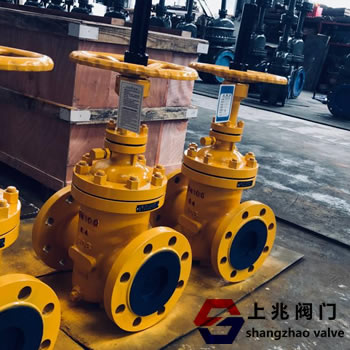

Z47WF-100C-200_燃氣平板閘閥發布時間：19-08-03

一，Z47WF-100C-200_燃氣平板閘閥 - 使用

Z47WF-100C-200_燃氣平板閘閥無泄漏燃氣板閘閥是專門為天然氣，液化石油氣，石油等設計的。它徹底解決了這個問題氣體焦化閥門封閉設計獨特，結構新穎，密封性能好。不動性等問題，有效提高密封性能和使用壽命，真正實現零泄漏。

二，Z47WF-100C-200_燃氣平板閘閥 - 功能

閥體采用鑄造。

閥座采用O形圈密封和預緊浮動閥座結構，使閥門進出口雙向密封;結構的開啟和關閉扭矩僅為普通閥門的1/2，可以很容易地打開和關閉閥門。

閥座在密封面上鑲嵌有PTFE。它具有PTFE與金屬和金屬對金屬的雙重密封。 PTFE密封表面也可以清除澆口上的灰塵。

閥門的閥門，無論是完全打開還是完全關閉，始終與密封表面一致，并保護密封表面免受直接沖刷當閥門完全打開時，通道光滑平直，流阻系數很小，沒有壓力損失，管道可以通過球清洗，因此可以延長使用壽命。 緊急切斷閥

當閥門關閉時，可以自動移除內腔。請參閱安全工作原理圖。

閉合齒輪旋轉和開合指令機構可以清晰，清晰地反映閥門長時間的打開和關閉。

直埋式閥門外表面采用環氧煤焦油瀝青處理，使用壽命與管道相同。緊急切斷閥

三，Z47WF燃氣閘閥 - 實施標準 n

設計和制造：API 600

法蘭尺寸：ANSI B16.5

結構長度：ANSI B16.10

壓力?溫度：ANSI B16.34

檢查和測試：API 598

四，Z47WF燃氣平板閘閥 - 性能規格

壓力等級		常溫試驗壓力（MPa）				適用溫度	適用介質
壓力等級		殼體試驗	左密封	右密封	低壓氣密封	適用溫度	普通型	抗硫型
公稱壓力（MPa）	1.6	2.4	1.76	1.76	0.6	-29~121℃或按用戶要求	石油、天然氣、水等非腐蝕性介質	含H²S、Co²的石油、天然氣、水等腐蝕性介質
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級（Lb）	150	3.0	2.2	2.2	0.6
磅級（Lb）	300	7.5	5.5	5.5	0.6
