簡述上兆氣動快速抽氣止回閥的特點及技術要求

公稱通徑（mm）：DN100～1600

公稱壓力（MPa）:1.0MPA/1.6MPA/2.5MPA/4.0MPA

適用介質:水、蒸汽、煤氣

適用溫度（℃）:軟密封：≤80℃；C碳素鋼-29-425℃；   I合金鋼-29-530℃；P 鉻鎳鈦鋼與R鉻鎳鉬鈦鋼-196-600℃

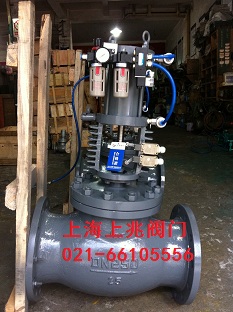

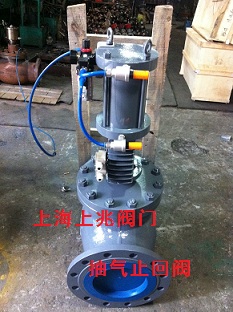

氣動快速抽氣止回閥又稱氣動快速逆止閥，安裝于從汽輪機中低壓導汽管引出的抽氣水平管路中，主要為防止抽氣管路中的蒸汽或事故情況下倒灌，引起汽輪機超速。

氣動快速抽氣止回閥的特點

1、閥板采用大斜角，縮短開啟關閉行程，氣體助關實現快速啟閉，三維偏心密封結構，開啟密封即分離，關閉接觸即密封，啟閉輕便靈活。（≤DN250采用截止式）

2、閥板受助關推力，達到截止、止回的目的。

3、快速關閉時間可達０.５~1秒，緊急切斷安全可靠。

氣動快速抽氣止回閥的技術要求

1.氣源接口：RC1/2

2.氣缸操作壓力：0.3-0.6MPa

3.緊急切斷時間；0.5-1秒

4.連接法蘭：JB/T79-94

5.結構長度：GB 12221-89

6.電源電壓：AC220-DC24V（訂貨時注明）

氣動快速抽氣止回閥調試時：連接電磁換向閥和控制箱的11、12接線端口電源，連接行程開關和控制箱5、6、7、8的電源，接好氣源和三連件的氣源，調整氣源三連件的表氣壓0.3-0.6MPa（出廠前已調試好），通入電磁控制電源N、L（AC220或DC24V訂貨時注明）即可控制閥門開啟或關閉。如出現開閉與控制箱指示燈不吻合，調換信號反饋裝置開關兩端控制線即可。
