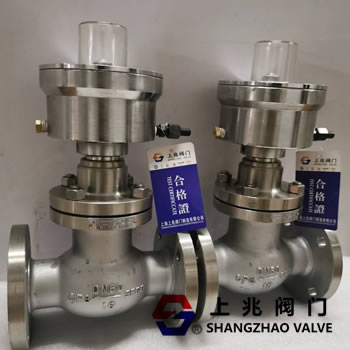

QDQ421F 環保型天然氣緊急切斷閥具有的技術性能，低負荷損失和高可靠性，安裝在液氨,天燃氣儲罐與氣相管路上，與遠距離氣源配套使用，氣動緊急切斷閥利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生泄漏或者緊急情況時，快速觸動電磁閥線圈通電或手動使氣源卸壓或外界高溫≥80C時易熔合金熔化，堵塞氣管而氣缸自動卸壓，緊急切斷閥≤5秒迅速關閉而止漏，起到安全保護作用。





QDQ421F環保型天然氣緊急切斷閥是自動化系統中執行機構的一種新型閥門，天然氣切斷閥由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。切斷閥可廣泛地應用在石油、化工、冶金等工業生產部門。





　　1.天然氣緊急切斷閥氣源入口按裝一只二位三通電磁閥，可利用遠程電器控制臺控制閥門開關。



　　2.當事故發生時，線圈瞬時通電，電磁閥通電排氣,閥門自動關閉.



　　3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.



　　4.閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。



　　性能規范:



　　壓力等級： 1.6/4.0Mpa



　　氣缸工作壓力： ≤2.0Mpa



　　使用溫度 ：-40~+80℃



　　氣缸使用介質： 氮氣`無水空氣



　　使用介質： 天然氣，液化氣，液氨 ,氣體



　　熔閉時間： ±70℃



　　關閉時間： ≤5秒



　　氣缸開啟壓力： ≥0.3-0.6Mpa



　　閥體：鑄剛，不銹鋼。304,316,316L



　　彈簧：50CrVA(彈簧鋼)



　　氣缸，活塞：球墨鑄鐵



　　密封圈，O型圈：聚四氟乙烯，丁晴橡膠



　　電氣防護等級：CEI IP65/IP67



　　防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5



　　工作電壓及電功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W



　　工作環境溫度：-15～60℃





　　1，天然氣緊急切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。



　　2.可定做；手動加氣動型；在沒有氣/電源的情況下，可以通過手動來開啟/關閉切斷閥。



　　3，天然氣緊急切斷閥常閉式切斷閥不宜長時間開啟，避免彈簧疲勞失靈。
