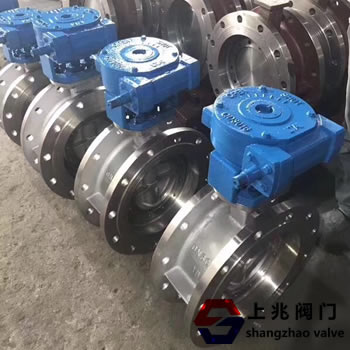

D373W-16P不銹鋼對夾式蝶閥   發布時間：18-12-31


一，D373W-16P不銹鋼對夾式蝶閥 - 概述
D373W-16P不銹鋼對夾式蝶閥采用精密J形彈性密封圈和三偏心多層金屬硬密封結構。廣泛應用于冶金，電力，石油化工，給排水和市政建設，中溫≤425°C。
用于工業管道，用于調節流量和載荷流體。
閥門采用三偏心結構，閥座和閥盤密封面采用不同硬度和不銹鋼制造，耐腐蝕性好，使用壽命長。
二，D373W-16P不銹鋼對夾式蝶閥 - 功能
 1。D373W-16P不銹鋼對夾式蝶閥采用三偏心密封結構，閥座和蝶板幾乎無磨損，密封性能更緊密，更緊密。
 2。密封圈由不銹鋼制成。它具有金屬硬密封和彈性密封的雙重優點。它在低溫和高溫條件下都具有優異的密封性能，并具有耐腐蝕性和長使用壽命。
 3。盤板密封面采用鈷基硬質合金焊接而成，密封面耐磨，使用壽命長。
 4。大型蝶板采用桁架結構，強度高，流通面積大，流動阻力小。
 5。該閥具有雙向密封功能。它不受安裝期間介質的流動方向的限制，并且不受空間位置的影響。它可以安裝在任何方向。
 6。驅動單元可以安裝在多個工位（旋轉90°或180°）以方便用戶使用。
三，D373W-16P不銹鋼對夾式蝶閥 - 使用標準
制造標準JB/T 8527-97
法蘭標準GB9113-2000
結構長度標準GB12221-89
檢驗標準GB/T 13927-92



四、D373W-16P不銹鋼對夾式蝶閥--主要技術參數：

公稱通經DN（mm）50～2000
公稱藥理PN（MPa）0.61.01.62.5
密封試驗（MPa）0.661.11.762.75
強度試驗（MPa）0.91.52.43.75
適用溫度碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動



五、D373W-16P不銹鋼對夾式蝶閥--主要零部件材料：

零件名稱材料
閥體WCB、合金鋼、不銹鋼、QT450-10
蝶板WCB、合金鋼、不銹鋼、QT450-10
閥軸2Cr13不銹鋼、合金鋼
密封圈不銹鋼圈
填料柔性石墨
