閥門通徑和介質流速之間的關系   發布時間:20-10-30

閥門的用戶可分為石油、石化、化工、冶金、電力、水利、城建、機械、煤炭、食品和其他(其中,機械與化工行業的用戶對閥門市場比較關心,對閥門的要求也較高)。在目前市場上,普遍的閥門品種為球閥、 截止閥、閘閥、閥;其次為蝶閥和調節閥;第三為止回閥;第四為減壓閥、排污閥和蒸汽疏水閥;第五為截流閥和隔膜閥;第六為旋塞閥、柱塞閥及其它閥門。 緊急切斷閥、球閥、截止閥、閘閥、閥與后面層次閥門的用量相差較大,其總產量占到各種閥門產量的63.6%(按產量單位噸計)。

在閥門應用的領域里,機械、冶金、石化、化工、城建等行業應用閥門的種類較多,特別是機械行業,各種閥門基本均有應用。除了機械行業外,閥主要應用于化工;蝶閥主要應用于石化和冶金;隔膜閥主要應用于冶金、電力和化工;止回閥主要應用于冶金、化工和石化;截止閥主要應用于石油和化工;截流閥主要應用于 冶金、石化、化工和電力;緊急切斷閥主要用于液氨、燃氣、天然氣、液化石油氣等管道上起到安全保護作用。排污閥主要應用于石化和化工;球閥主要應用于石油、化工和冶金;閘閥主要應用于化工、電力和城建;調節閥主要應用于化工、冶金、 電力和食品;柱塞閥主要應用于石化和冶金;旋塞閥主要應用于化工和冶金;減壓閥主要應用于石化、化工和冶金;蒸汽疏水閥主要應用于化工和石化。上兆閥門和您一起談談閥門通徑和介質流速之間的關系:

閥門的流量與流速主要取決于閥門的通徑,也與閥門的結構型式對介質的阻力有關,同時與閥門的壓力、溫度及介質的濃度等諸因素有著一定內在聯系。


1.兩者究竟有什么關系?

閥門的流道面積與流速、流量有著直接關系,而流速與流量是相互依存的兩個量。當流量一定時,流速大,流道面積便可小些;流速小,流道面積就可以大些。反之,流道面積大,其流速??;流道面積小,其流速大。

介質的流速大,閥門通徑可以小些,但阻力損失較大,閥門易損壞。流速大,對易燃易爆介質會產生靜電效應,造成危險;流速太小,效率低,不經濟。對粘度大和易爆的介質,應取較小的流速。油及粘度大的液體隨粘度大小選擇流速,一般取0.1~2m/s。

一般情況下,流量是已知的,流速可由經驗確定。通過流速和流量可以計算閥門的公稱通徑。

閥門通徑相同,其結構型式不同,流體的阻力也不一樣。在相同條件下,閥門的阻力系數越大,流體通過閥門的流速、流量下降越多;閥門阻力系數越小,流體通過閥門的流速、流量下降越少。

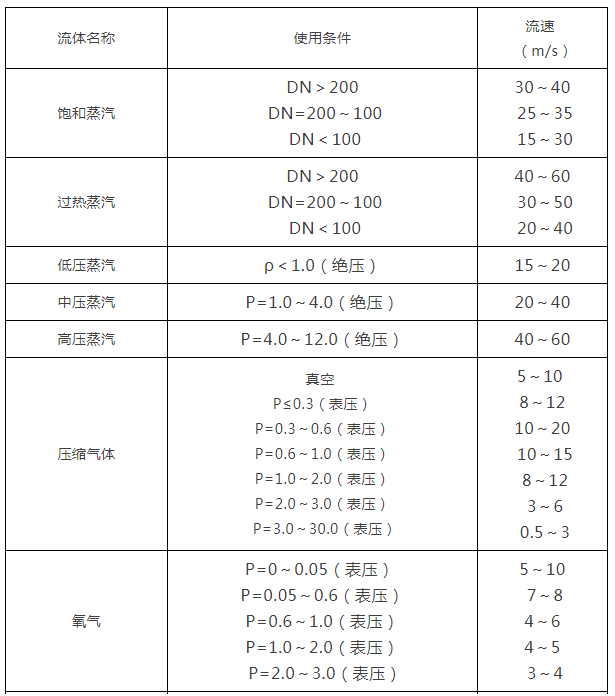

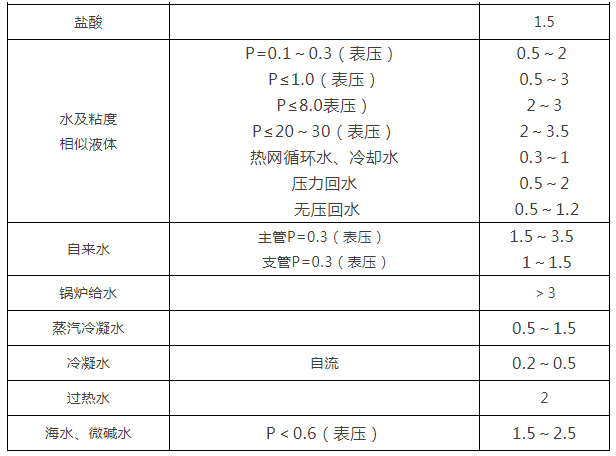

2.各種介質常用流速一覽表






注:

 ●DN值的單位為:mm

 ●P值的單位為:MPa

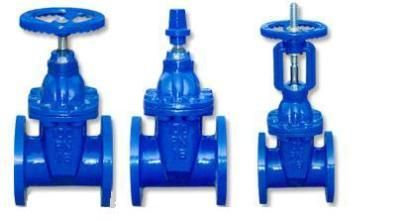

 ●閘閥的阻力系數小,僅在0.1~1.5的范圍內

 ●口徑大的閘閥,阻力系數為0.2~0.5

 ●縮口閘閥阻力系數大一些

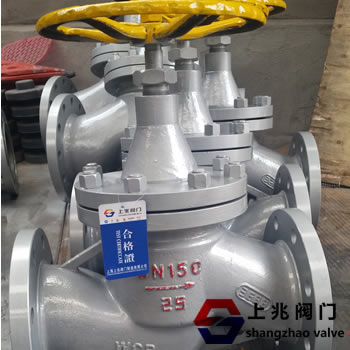

 ●截止閥的阻力系數比閘閥大得多,一般在4~7之間。Y型截止閥(直流式)阻力系數最  小,在1.5~2之間

 ●鍛鋼截止閥阻力系數最大,甚至高達8
●止回閥的阻力系數視結構而定:旋啟式止回閥通常約為0.8~2,其中多瓣旋啟式止回閥的阻力系數較大

 ●升降式止回閥阻力系數最大,高達12

 ●旋塞閥的阻力系數小,通常約為0.4~1.2

 ●隔膜閥的阻力系數一般在2.3左右

 ●蝶閥的阻力系數小,一般在0.5以內

 ●球閥的阻力系數最小,一般在0.1左右

上述閥門的阻力系數是閥門全開狀態下的數值
