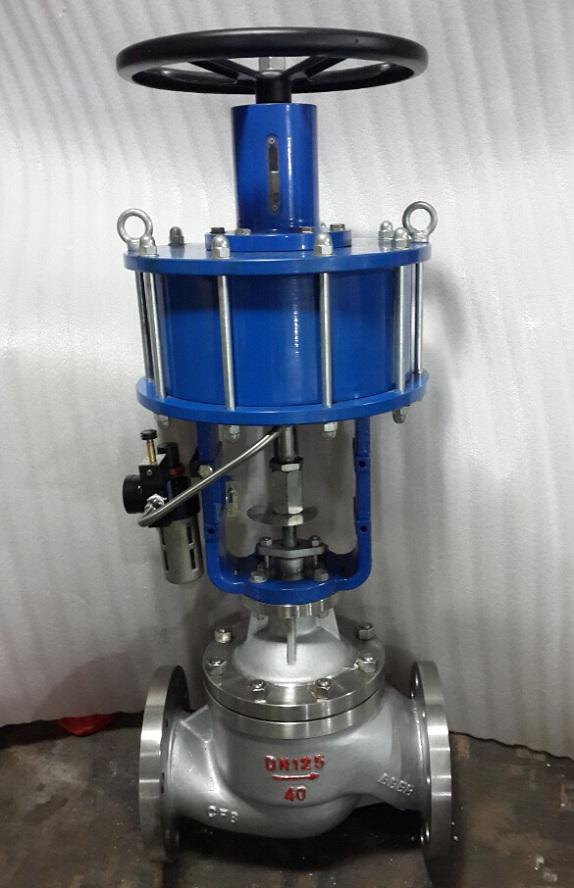

氣動氧氣快速切斷閥概述 氣動氧氣快速切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構，使本產品成為一類快速動作、嚴密閉切斷、安全可靠的高性能新型 緊急切斷閥。 生產氧氣快速切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、石油、冶金、輕紡等工業生產過程的自動化控制系統中。
規格 (DN) | 公稱壓力 (Mpa) | 密封試驗壓力 (Mpa) | 閥體強度試驗壓力 (Mpa) | 工作溫度 (℃) | 適用介質 | 閥瓣開啟高度 (mm) | 15 | 2.5 | 2.75 | 3.75 | -40℃∽200℃ 或 -40℃∽425℃ 按訂貨技術要求 | 水 蒸汽 油品 氣體 | 15 | 20 | 2.5 | 2.75 | 3.75 | 18 | 25 | 2.5 | 2.75 | 3.75 | 18 | 32 | 2.5 | 2.75 | 3.75 | 22 | 40 | 2.5 | 2.75 | 3.75 | 27 | 50 | 2.5 | 2.75 | 3.75 | 30 | 注：≥DN50的技術參數同上，開啟高度按閥門公稱口徑的百分之?±%5計算 |
氣動氧氣快速切斷閥--作用原理及結構說明 當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣過電磁換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的工作流向應是高進低出（如圖所示）。 |
