| D643H氣動三偏心硬密封法蘭蝶閥結構特點 發布時間：22-04-12 |

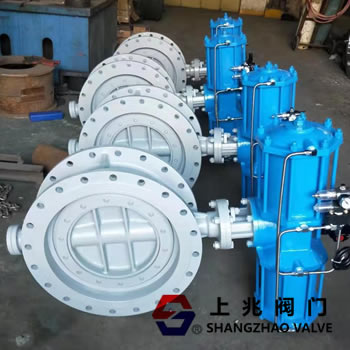

D643H氣動三偏心硬密封法蘭蝶閥 D643H 氣動硬密封蝶閥 采用三維偏心結構，蝶板由軟硬金屬薄板復合而成氣動硬密封蝶閥具有雙向密封功能，可以任意方向安裝，不受介質流向的限制，也不受空間位置的影響。廣泛用于冶金、電力、石油、化工等介質溫度≤425℃的工業管道中調節流量和截止流體。  三維偏心幾何形狀: 1:偏心距:閥軸位于閥座后面，使密封件能完全緊密地包圍和接觸整個閥座。 2。偏心:閥軸的中心線偏離管道和閥門的中心線，以避免閥門啟閉的干涉。 3。偏心:閥座錐軸偏離閥軸中心線，可以消除關閉和開啟過程中的摩擦，實現整個閥座周圍的均勻壓緊密封效果。 無摩擦密封，使用壽命更長 1。作為標準配置，閥座由Cr13合金或鎢鉻鈷合金硬面制成。 2。墊圈由螺旋纏繞的不銹鋼石墨制成，以實現零泄漏。 氣動執行器 緊急切斷閥采用新GTD系列或ATD系列氣動執行器，有雙作用型和單作用型。 彈簧復位，齒輪傳動，安全可靠。 1。齒輪式雙活塞，輸出扭矩大，體積小。 2。圓柱體采用鋁金材質，重量輕，外形美觀。 3。手動操作機構可安裝在頂部和底部。 4。齒條連接可以調節開啟角度和額定流量。 5。執行機構可以選擇現場信號反饋指示和各種附件來實現自動操作。 6。IS05211標準連接為產品的安裝和更換提供了方便。 7。兩端可調螺絲可使標準產品在0-90之間有4的可調范圍，保證與閥門的同步精度。 可根據不同的控制和要求選擇以下附件: 接收器:也稱為限位開關，遠程反饋開關信號可防爆。 電磁閥:雙作用兩位五通，單作用兩位三通防爆。 主要裝置:可穩定供氣、過濾和潤滑氣缸。 手輪機構:旋轉手輪機構，手動開啟和關閉閥門。 電氣定位器:輸入4 ~ 20mA信號，實現閥門調節功能。 下一個描述 1。氣動執行機構類型:雙作用和單作用。 2。介質類型、溫度和壓力 3。所需附件:電磁閥、定位器、信號反饋、氣源處理三聯件和手動機構。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
