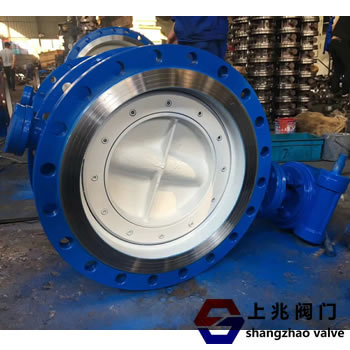

雙向壓蝶閥結構說明：

由楔形，體，圓盤，桿，楔上的軸，填料，閥蓋，填料壓蓋和導塊等部件主軸。的工作原理是，在打開狀態下，桿右手，引導塊導向桿驅動盤向右旋轉90°，從而使盤密封表面和閥在一個平行的位置的密封表面，所述閥桿繼續右手，導向塊導向桿向下運動，推，下楔形，楔形楔面，使推盤和閥瓣密封面接觸閥關閉，密封;在關閉狀態下，桿L時，導向塊引導所述閥桿向上方移動，推壓為較低的楔的向上運動，楔形楔形表面的磁盤驅動器平移，雙向壓力蝶閥盤密封表面和閥密封一定偏心盤莖移動繼續信用證后浮出水面時，導向塊引導閥桿轉動和驅動光盤向左旋轉90°，雙向壓蝶閥打開。因?yàn)橄鄬?duì)于閥密封表面在盤偏置在閉合密封表面的旋轉后的一定的距離，所以在雙向壓力蝶閥盤和閥打開和不干涉。

上桿，止推楔組的下部可以克服壓力介質反向流動，從而在壓力介質雙雙向閥流動條件，以實現可靠的密封。緊急切斷閥鳳蝶板設置楔尖，莖廚師和下部電機驅動楔運動，密封力的盤密封表面的楔塊位移被施加到改善的雙向壓力閥的密封性能，而能夠補償密封的磨損，提高金屬密封蝶閥的可靠性。在用于光盤的盤楔形從動往復直線運動的燕尾槽的楔的楔形表面，使光盤或從閥的密封面距離，降低了密封表面的劃痕。圓盤第一直線運動和旋轉運動延長雙向壓力閥的開閉時間，緊急切斷閥降低水動力扭矩蝶閥。閥瓣密封面和閥瓣密封面是錐形的，密封可靠，簡單的設計和加工。

雙向壓蝶閥結構的特征在于，上，下楔塊軸和閥軸孔過渡配合，桿間隙配合下的楔形軸孔。介質反向流動，向下推下楔塊，上部和下部楔形從動盤的密封力施加到閥上的盤和介質壓力密封面，密封力時，下楔塊軸彎曲變形時，截止閥因?yàn)椋ㄐ屋S向孔是間隙配合與閥桿，上下楔軸，而不會影響干彎曲變形，在閥開啟閥桿和僅由拉伸和壓縮閉合過程彎曲變形。可變彎曲上下楔在圖4中所示形狀。圖4中，簡化的楔懸臂下的力，一個固定點的楔錨的主體中，上下楔力點B連接點，F(xiàn)MF/ 2的力，彎曲變形的量為：δ2= FFGFl13/ （6EI）（8）其中，δ2為上下楔軸彎曲變形，L1兩點，毫米之間，B的距離。

由式（7）和（8）是：在實際的設計中，由于L比211大很多，所以δ1>δ2，已知偏心蝶閥莖彎曲變形比在雙向金屬密封蝶閥的壓力更大的下彎曲變形的楔形軸。
