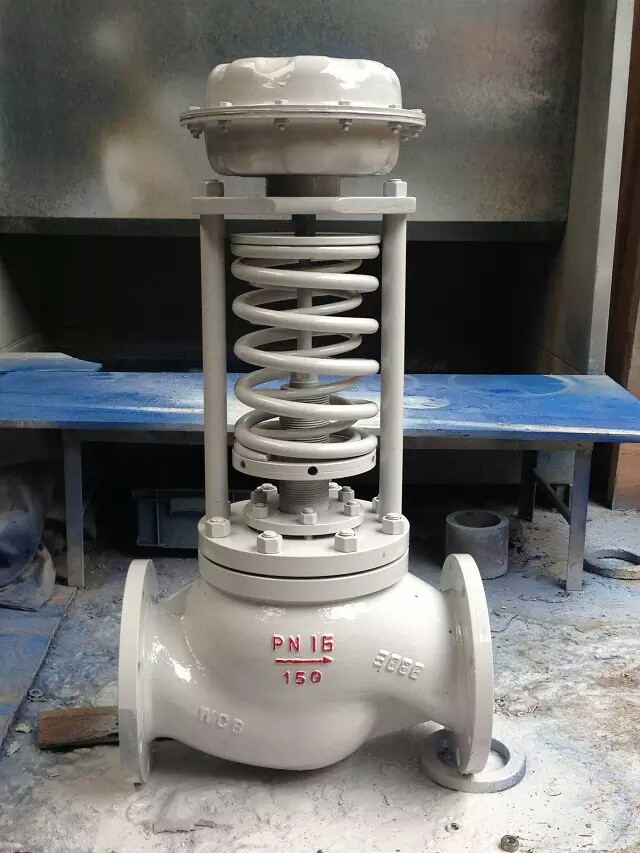

自力式壓力調節閥發布時間：19-11-10

型號：ZZYP-16P

自力式壓力調節閥簡介：

ZZYP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

產品特點：

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。

壓力分段范圍細且互相交叉，調節精度高。

壓力設定值在運行期間可連續設定。緊急切斷閥

對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。

橡膠膜片式檢測，執行機構測精度高、動作靈敏。

采用壓力平衡機構，使調節閥反應靈敏、控制精確。

零件資料:

閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti

閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti

閥桿：1Cr18Ni9Ti 0Cr18Ni12M02Ti

膜蓋：A3 A3鋼涂四氟乙烯 不銹鋼切斷閥

填料：聚四氟乙烯柔性石墨

橡膠膜片：乙丙、氟、耐油橡膠

自力式壓力調節閥--型號：

類別	型號	類別	型號
單座壓閉型	ZZYP-16～64B	單座壓閉型	ZZYP-16～64K
雙座壓閉型	ZZYN-16～64B	雙座壓閉型	ZZYN-16～64K
套筒壓閉型	ZZYM-16～64B	套筒壓閉型	ZZYM-16～64K

ZZYP自力式壓力調節閥--主要技術參數：

公稱通徑DN（mm）	20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN（mm）	10	12	15	20
額定流量系數Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允許壓差（MPa）	2.5					2.0			1.6			1.0
公稱壓力（MPa）	1.6　4.0　6.4
固有流量特性	快開截止閥
保證調壓閥正常工作的最小壓差P（MPa）	0.05
壓力分段范圍（KPa）	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作溫度℃	液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）
結構長度	按GB12221-89標準
可配附件	冷凝器（用于介質為蒸汽的場合）、散熱片等。
執行機構信號接口	內螺紋M16×1.5
