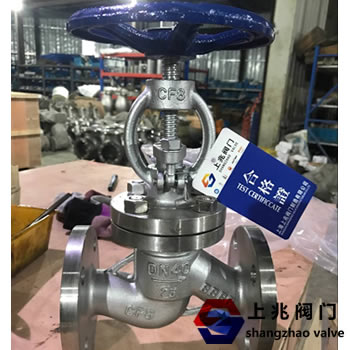

J41W手動不銹鋼截止閥   發布時間：19-08-07

一，J41W手動不銹鋼截止閥產品概述：
截止閥的開閉構件為塞形閥瓣，密封面為平面或錐形，閥瓣呈線性運動沿著流體的中心線。
閥桿的運動形式有升降桿式閥桿升降，手輪不上升和下降，升降旋轉桿式手輪與閥桿一起旋轉，螺母安裝在閥體。
截止閥僅適用于全開和全關，不允許調節和節流。切斷閥
截止閥是強制密封閥，所以當閥門是關閉后，必須對閥瓣施加壓力，迫使密封面泄漏。
當介質從閥瓣下方進入閥門時，操作力要克服的阻力是閥桿與填料之間的摩擦力以及介質壓力產生的推力。關閉閥門的力大于打開閥門的力，因此閥桿
閥桿的直徑應該很大，否則閥桿可以彎曲。
近年來，在自密封閥出現后，截止閥的介質流動方向從閥瓣上方變為閥室。此時，在中壓的作用下，關閉閥門的力很小，打開閥門的力很大，閥桿是，因此可以減小直徑。 同時，這種類型的閥門在介質的作用下也很緊。緊急切斷閥
中國閥門三通已經規定了截止閥的流量，全部從上到下。
當截止閥打開時，閥瓣的開啟高度公稱直徑為25至30，流量已達到最大值，表明閥門已達到完全打開位置。
因此，截止閥的全開位置應由閥瓣的行程確定。


二，J41W手動不銹鋼截止閥實施標準：

1、設計制造按GB12235-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/G79-94

4、閥門檢查和試驗按GB13927

三、J41W手動不銹鋼截止閥--性能規范：

型號公稱壓力試驗壓力工作溫度(℃)適用介質
強度(水)(Mpa)密封(水)空氣(Mpa)低壓密封空氣(Mpa)
J41W-16P(R)1.62.41.80.6≤200NITRICACID
J41W-25P(R)2.53.82.80.6≤200硝酸類
ACETICACID
醋酸類
NITRIVACID
硝酸類
J41W-40P(R)4.06.04.40.6≤200ACETICACID
J41W-64P(R)6.49.67.00.6≤200醋酸類
