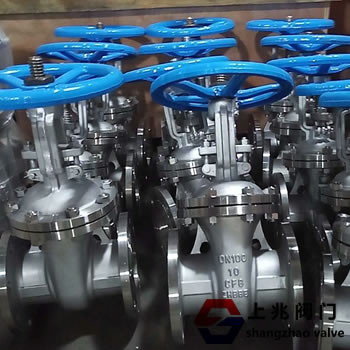

Z41W-63P不銹鋼閘閥廣泛應用于石油化工，火力發電廠等石油產品，水蒸氣管道開啟或切斷管道中的介質。 其次，Z41W-63P不銹鋼閘閥- 功能 1。結構緊湊，設計合理，閥門剛性好，通道平滑，流量系數小。 截止閥 2，密封面采用不銹鋼和硬質合金制造，使用壽命長。 3，采用柔性石墨填料，密封可靠，操作輕便靈活 4，驅動方式為手動，氣動，電動，齒輪傳動 \\ n 5，結構形式為彈性楔形單門，剛性楔形單門雙閘門 緊急切斷閥三，Z41W不銹鋼法蘭 閘閥 - 實施標準 設計規范：GB / T 12234 結構長度：GB / T 12221 連接法蘭：JB / T 79 測試和檢驗：JB / T 9092 壓力 - 溫度：GB / T 9131 產品標識：GB / T 12220 | 型號 | 公稱壓力
(MPa) | 實驗壓力 | 工作溫度(℃) | 適用介質 | | 強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | Z41H-16C
Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 | | Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 | | Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 | | Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
五、Z41W不銹鋼法蘭閘閥--主要零件材質： | 閥體/閥蓋 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB | | 零件名稱 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 | | 閘板 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | 1Cr13 | | 閥桿 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 | | 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 | | 墊片 | 304L＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨 | | 壓蓋 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02系列 | WCB | | 填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 | | 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | | 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

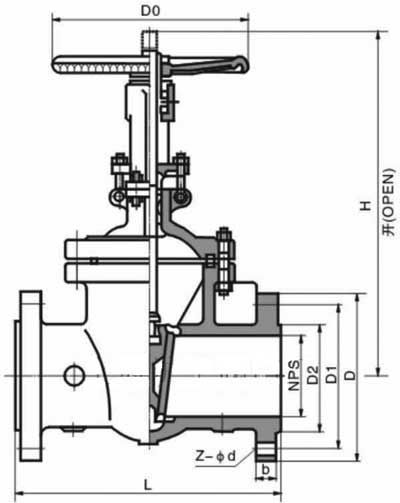

Z41W-63P不銹鋼閘閥--主要連接尺寸： | 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | L | mm | 170 | 190 | 210 | 230 | 240 | 250 | 280 | 320 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | | H | mm | 175 | 180 | 210 | 230 | 350 | 359 | 373 | 435 | 500 | 614 | 674 | 818 | 970 | 1145 | 1280 | 1450 | | W | mm | 120 | 120 | 140 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 | 450 | 560 | 640 | 800 | 800 |
|
