氨用緊急切斷閥的安裝方式發布時間：19-07-14

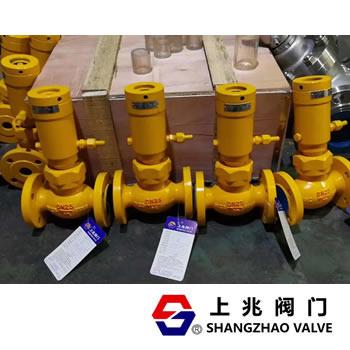

一，氨用緊急切斷閥 - 概述：

QDY421F-16 / 40C氨用緊急切斷閥結合了截止閥，止回閥和氣動閥的優點。采用截止閥和止回閥的升降結構，防止介質向后流動。

截止閥技術性能好，負載損耗低，可靠性高。它與遠程手動泵一起使用，并使用手動液壓控制閥進行開關。

截止閥安裝在液氨，儲氣罐站或燃氣管道上，這樣當管道或儲罐發生泄漏甚至火災時，工作人員可以通過長距離油泵排出壓力，或者在80°C的高溫下熔化熔融合金。

氣缸自動釋放，閥門快速關閉以停止泄漏。

為了保護人身安全，截止閥是目前化學工業危險品攔截的理想產品。

二，氨用緊急切斷閥 - 雙油泵控制多閥工作原理：

管道安裝多個緊急切斷閥應由兩個手動油泵控制。其中一個油泵工作，另一個油泵保留。當一個油泵損壞時，閥門將無法正常工作。

在多個緊急切斷閥的情況下，使用一個J23H-40P針閥進行控制。

為了用針閥關閉修理。

壓力等級：20K 4.0MPa

氣缸工作壓力：≤6.0 .Mpa

工作溫度：-40~ + 80°C

氣缸介質：混合主軸油，變壓器油

使用介質：天然氣，液化氣，液氨，氣體

熔化時間±70°C

關閉時間：≤10秒

氣缸開啟壓力：≥2.0MPa

密封圈，O形圈：PTFE，丁腈橡膠

＃n ##閥體：鑄鋼，不銹鋼。

304,316,316L

彈簧：50CrVA彈簧鋼

氣缸，活塞：鉻不銹鋼

類型：常閉

三，氨用緊急切斷閥 - 安裝尺寸單位：mm

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30

氨用緊急切斷閥的安裝方式：

1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。

2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。

3.緊急切斷閥采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。

4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。
