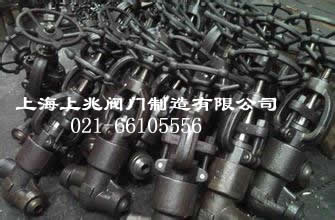

J61Y/H鍛鋼截止閥A105材質   發布時間：19-01-20


I.J61Y/H鍛鋼截止閥A105材質- 概述
 J61Y/H鍛鋼截止閥A105材質有三種外殼設計。
第一種是螺栓式發動機罩。根據該設計設計的閥具有閥體和通過螺栓和螺母連接的閥蓋，以及纏繞墊圈（由316夾柔性石墨制成）。
當客戶有特殊要求時，也可以使用金屬環。
第二種設計形式是焊接閥蓋。根據這種設計，閥體和閥蓋是螺紋連接和完全焊接的。
當客戶有特殊要求時，也可以使用完全滲透。
第三種是壓力自緊閥蓋。根據這種設計形式設計的閥門有一個閥體和一個閥蓋，它們是螺紋連接的，內部壓力由一個自密封環密封。
二，J61Y/H鍛鋼截止閥A105材質 - 設計結構和特點
截止閥的設計和制造符合API602，BS5352和ASME B16.34。
檢查和測試根據API 598，標有MSS-SP-25。
三，J61Y/H鍛鋼截止閥A105材質 - 使用結構
全直徑或減小直徑
明亮的桿支架類型（OS \\ u0026Y）
自定心壓板
螺栓，纏繞墊圈密封閥蓋，螺紋，全焊接密封閥蓋和螺紋內壓自緊閥帽
整體式上密封座
插座符合ASME B16.11
螺紋端（NPT）符合ANSI / ASME B1.20.1
擋板可轉換為節流閥類型，a針型，球型號和止回型。
四，J61Y/H鍛鋼截止閥A105材質 - 標準材料清單

序號零件名稱CS to ASTMAS to ASTMSS to ASTM
Type A105NType F22Type F304(L)Type F316(L)
1閥體A105NA182 F22A182 F304(L)A182 F316(L)
2閥瓣A276 420A276 F22A276 304(L)A276 F316(L)
3閥桿A182 F6aA182A182 F304(L)A182 F316(L)
4墊片316夾柔性石墨316夾PTFE
5閥蓋A105NA182 F22A182/F304(L)A182/F316(L)
6閥蓋 螺栓A193 B7A193 B16A193 B8A193 B8M
7圓柱銷A276 420A276 304
8填料壓套A276 410A182 F304(L)A182 F316(L)
9活節螺栓A193 B7A193 B16A193 B8A193 B8M
10填料壓板A105F182 F304
11螺母A194 2HA194 4A194 8A194 8M
12閥桿螺母A276 410
13螺母A194 2HA194 4A194 8A194 8M
14銘牌SS
15手輪A197
16填料柔性石墨PTFE
適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等
適用溫度-29°C～425°C-29°C～550°C-29°C～200°C



注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。


CS=碳鋼；AS=合金鋼；SS=不銹鋼；
