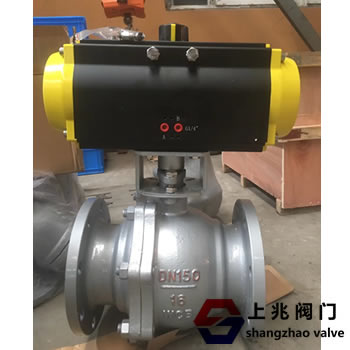

氣動O型緊急切斷閥   發布時間：18-12-31


氣動O型緊急切斷閥和氣動雙作用執行器。本實用新型結構簡單，體積小，重量輕，操作方便，可廣泛應用于石油，化工，水電，紡織等工業過程的自動調節和遙控。
結構原理：
 O形球閥由閥體，球體，閥軸，密封圈，填料，壓板等組成。 \\ n
執行器由氣體，活塞，齒輪類型，輸出軸，氣缸蓋，軸承，導向環，活塞軸承襯套，調節螺栓和\\
氣動O型緊急切斷閥--使用原理組成
執行器連接到閥連接軸。
氣壓輸入氣缸后，在活塞上產生一定的推力，使活塞推動齒輪式輸出，使齒輪輸出軸旋轉，閥軸旋轉，球閥球在閥門內旋轉，閥門改變。
流動區域用于實現通過閥門改變介質流量的目的。
氣動O型緊急切斷閥--技術參數
公稱直徑DN15-DN300  ## #Rated flow coefficient Kv 20-8500
作用方式雙動作;單一行動;氣體開放式（K）;氣體封閉式（B）
公稱壓力PN（Mpa）1.6-6.4
角度范圍為0~90。
固有流量特性
工作溫度t（°C）-20~160
氣源壓力Ps（Mpa）0.3~0.6
法蘭尺寸，型號PN10,16,40GB9113-88 ，PN64JB / T79-94，PN10,16凸PN40,64凹
或其他標準型法蘭（如ANSI，JIS，DIN等）可根據用戶要求選擇。
