國標不銹鋼截止閥J41W結構長度發布時間：18-04-10

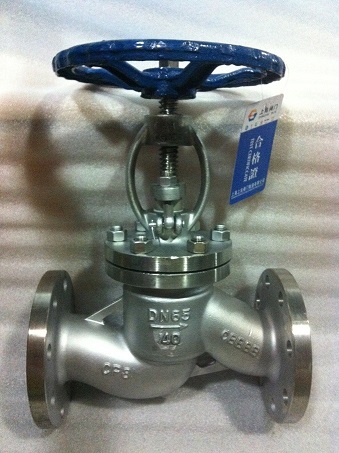

國標不銹鋼截止閥J41W結構長度

J41W不銹鋼截止閥,截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。

1.6MPa主要連接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

2.5MPa主要連接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

4.0MPa主要連接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234

J41W不銹鋼截止閥--執行標準

1、設計制造按GB12235-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/G79-94

4、閥門檢查和試驗按GB13927

J41W不銹鋼截止閥--性能規范：

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力	強度(水)(Mpa)	密封(水)空氣(Mpa)	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
						ACETICACID
						醋酸類
						NITRIVACID
						硝酸類
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類
