J41H-150LB-6寸美標法蘭截止閥發布時間：18-10-04

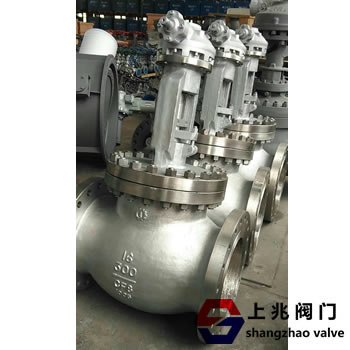

I. J41H-150LB-6寸美標法蘭截止閥 - 概述

J41H-150LB-6寸美標法蘭截止閥適用于石油，化工，制藥，化肥，電力等各種工況的管道，公稱壓力PN1.6~16MPa，工作溫度-29~550℃。中。驅動方式有手動，齒輪傳動，電動，氣動等。

二，J41H-150LB-6寸美標法蘭截止閥 - 結構特點

1.產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873等國外先進標準的要求。

2.閥體的形狀為桶形或流線型。流動形狀是直通的。流體阻力小。

3，關閉部分（制動器）和閥座密封面采用錐面密封，閉合力小，耐腐蝕，密封可靠。

4.閥座可以是更換閥座，可與封閉密封材料結合使用，滿足工作條件，延長使用壽命。

5.大直徑，高壓截止閥根據關閉力采用提升桿。提升桿配有滾動軸承類型，使用沖擊式手輪來減小關閉力。

6，材料的主要材料，內部材料，填料，緊固件可根據用戶要求或合理的條件組合。

三，J41H-150LB-6寸美標法蘭截止閥 - 設計標準

設計和制造結構長度法蘭尺寸對接接頭尺寸壓力 - 溫度測試 - 測試

ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

四，J41H-150LB-6寸美標法蘭截止閥- 試驗壓力：

五、J41H-150LB-6寸美標法蘭截止閥--主要零部件:

體、蓋	閥桿	密封面	墊片（環）	填料	工作溫度	適用介質
WCB	2Cr13	13Cr STL 木體材料尼龍	增強柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08軟鋼 F304 F316 F304L F316L	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水蒸汽油品
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素
CF8M	F316
CF3	F304L
CF3M	F316L
