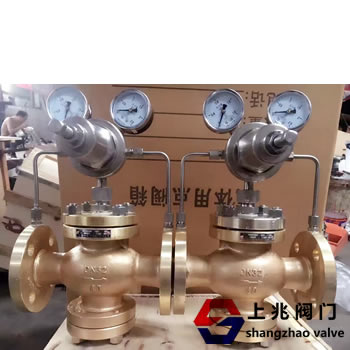

YK43X-16C-80氣體減壓閥   發布時間：18-09-21



一、YK43X-16C-80氣體減壓閥--結構特點和用處

YK43X-16C-80氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

二、YK43X-16C-80氣體減壓閥--主要技術參數和性能指標:

公稱壓力(Mpa)
 1.62.54.06.410.016.0
殼體試驗壓力(Mpa)*2.43.756.09.615.024
密封試驗壓力(Mpa)1.62.54.06.410.016.0
最高進口壓力(Mpa)1.62.54.06.410.016.0
出口壓力范圍(Mpa)0.1-1.00.1-1.60.1-2.50.5-3.50.5-3.50.5-4.5
壓力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)P2GGB12246-1989
最小壓差(Mpa)0.150.150.20.40.81.0
滲漏量X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989
*：殼體試驗不包括膜片、頂蓋

三、YK43X-16C-80氣體減壓閥--主要零件材料:

零件名稱零件材料
閥體 閥蓋 底蓋WCB/FCB*
閥座 閥盤2Cr13/304*
缸套2Cr13/25(鍍硬鉻)/304*
活塞2Cr13/銅合金/銅合金*
活塞環合金鑄鐵/對位聚苯*
導閥座 導閥桿2Cr13/304*
膜片1Cr18Ni9Ti
主閥 導閥彈簧50CrVA
調節彈簧60Si2Mn
密封墊(X/F型號)橡膠/聚四氟乙稀
導閥體 導閥蓋25/304*
*：用于氧氣介質時的材料

四、YK43X-16C-80氣體減壓閥--流量系數(Cv):

DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500
