氣動調節閥是一種重要的工業自動化控制設備，其工作原理基于氣壓和機械力學原理，通過改變氣源壓力來控制閥門的開啟和關閉，進而實現對管道中流體介質的流量和壓力等參數進行調節和控制。

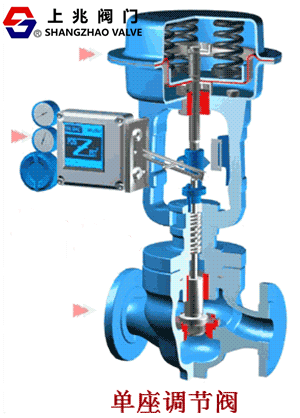

氣動調節閥通常由氣動執行機構、調節機構和閥體等部分組成。氣動執行機構是氣動調節閥的核心部分，它由氣缸、活塞、彈簧、傳動部件等組成，可以將氣壓轉換成機械力，推動調節機構進行動作。調節機構通常采用機械調節機構，如杠桿、連桿、滑塊等，可以將氣動執行機構的輸出力轉換成相應的位移量，實現對閥芯的移動和調節。閥體是氣動調節閥的主體部分，它通常由閥座、閥芯、密封件等組成，可以對流體介質進行密封和控制。
氣動 調節閥的工作原理可以概括為：通過改變氣源壓力來控制氣動執行機構的輸出力，進而控制調節機構的位移量，最終實現對流體介質的流量和壓力等參數進行調節和控制。具體來說，當氣源壓力作用在氣缸上時，活塞會受到氣壓的作用力，同時也會受到彈簧的彈力作用。當氣壓作用力與彈簧彈力相平衡時，活塞就會停止在某一位置。這時，調節機構的位移量就會對應于該位置下的氣缸壓力和彈簧彈力之間的平衡狀態。通過改變氣源壓力的大小和氣源通斷的情況，就可以實現對流體介質的流量和壓力等參數進行調節和控制。
在實際應用中，氣動調節閥通常與傳感器、控制器等其他設備配合使用，實現更加精確和智能化的控制。例如，通過傳感器檢測流體介質的流量或壓力等參數，并將檢測信號傳輸?shù)娇刂破髦小？刂破鞲鶕?jù)預設的控制算法計算出控制信號，并將控制信號輸出到氣動調節閥的氣動執行機構中。氣動執行機構根據控制信號調整氣壓和彈簧彈力的平衡狀態，進而控制調節機構的位移量，實現對流體介質的流量和壓力等參數進行調節和控制。
|
