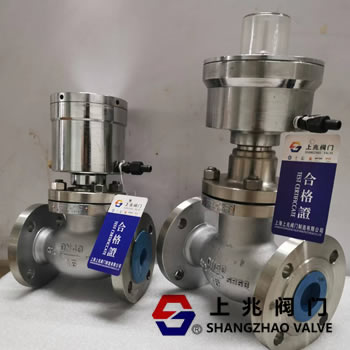

一、氣動快速切斷閥介紹:
氣動快速切斷閥又稱氣動 緊急切斷閥是上兆閥門采用頂部導向結構和多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、S形流道、壓降損失小、閥容量大、拆裝方便等優點。氣動快速切斷閥接收調節儀表的信號，切斷、開啟或改變介質流向，自動控制壓力、流量、液位等工藝參數。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各工業部門的生產過程和運輸過程的自動控制系統中。氣動切斷閥有膜片式和活塞式兩種。緊急切斷閥閥體有單座、套筒和雙座三種結構，密封形式有填料密封和波紋管密封。產品公稱壓力等級為PN10、16、40、46，公稱直徑范圍為DN20~200mm。
二、ZSPQ氣動快速切斷閥的特點:
1。 切斷閥采用多彈簧執行機構，調節機構采用三軸連接，整體高度可降低30%左右，重量可降低30%左右。 2閥體根據流體力學原理設計為等截面低流阻通道，額定流量系統數量增加30%。 3閥門內部的密封部件有兩種:緊密密封和軟密封。緊密封由硬面硬質合金制成，軟密封由定性材料制成，在關閉和進入時具有優異的密封性能。 4型平衡閥內件提高了切斷閥的允許壓差。 5移動用波紋管密封閥活塞桿形成完全密封，阻止介質泄漏的可能性。 6。活塞式執行機構，操作力大，壓差大。
|
