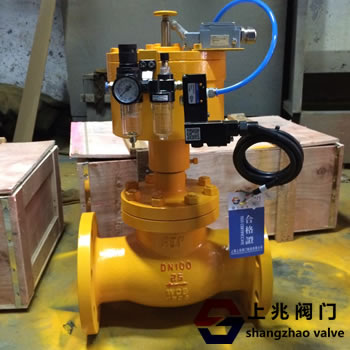

QDQ421F-16C 天燃氣切斷閥自動化系統中執行機構的一種閥門，由多彈簧氣動薄膜執行機構或浮動活塞執行機構和調節閥組成。它接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點。可廣泛應用于石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求過濾后的壓縮空氣或氮氣，流經閥體的介質應為不含雜質和顆粒的液體和氣體。

切斷閥結合了切斷閥、止回閥、電磁閥和氣動閥的優點。該閥技術性能好，負載損耗低，可靠性高。切斷閥由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥組成。截斷閥進口處裝有二位三通電磁閥，接收調節儀表的信號，遠程電氣控制臺用來控制閥門的開啟和關閉。控制主要工藝管線中流體的切斷、連接或切換。它安裝在液化氣、天然氣、液氨和氣相的管道上，與遠距離氣源配套使用。閥門由氣源控制開啟和關閉，當管道或儲罐發生大量泄漏甚至火災時，可快速手動泄放氣源，或高溫≥75p5CD時，易熔合金熔化，鋼瓶自動泄放，閥門快速關閉停止泄漏，起到安全保護作用。廣泛應用于供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房、住宅安全設施等。牧野

氣體和液體前方危險品的理想閥門。

1 .緊急切斷閥氣源入口處裝有一個二位三通電磁閥，閥門開關由遠程電氣控制臺控制。

2。氣體泄漏報警器通電，電磁閥通電排氣，閥門自動關閉。

3。手動控制電磁閥按下紅色夾子排氣，閥門會自動關閉。

4。閥門安裝方向:AG低。

性能規格:

壓力等級:1.6  u002 f 4.0 MPa

氣瓶工作壓力:≤2.0 MPa

工作溫度:-40 ~+80℃

氣瓶介質:氮氣`無水空氣。

使用的介質:天然氣、液化氣、氣體和液體。

熔化時間:70℃

關閉時間:≤5秒

氣瓶開啟壓力:≥ 0.3-0.6mpa，

閥體:鑄鋼、不銹鋼。304，316，steel 彈簧:50CrVA彈簧鋼

氣缸和活塞:球墨鑄鐵

密封圈，O形圈:PTFE，丁晴橡膠。

類型:常開，常閉

注意:緊急切斷閥采用止回閥原理，只能切斷。安裝時一定要注意閥門標志，要保護的一端作為閥門入口。閥門安裝方向:AG低。
