自力式調節閥由閥體和平衡彈簧組成，不需要額外的能源。它以被調節介質的壓力為動力源，引入執行機構推動彈簧來控制閥芯的位置，改變兩端的壓差和流量，使閥前或閥后壓力穩定。它具有動作靈敏、密封性能好、壓力設定值波動小的優點。自力式調節閥廣泛應用于氣體、液體和蒸汽介質的減壓和穩壓自動控制。

可分為直接作用和間接作用。

1。直接作用調節閥

 直接作用調節閥也稱為彈簧加載調節閥。其結構有彈性元件，如彈簧、波紋管、波紋管式溫度包等。它利用了彈力和反饋信號之間的平衡原理。

2。間接調節閥

 直動式調節閥增加了一個指令器的先導閥，可以放大反饋信號，然后通過執行機構帶動主閥的翻板運動，達到改變閥門開度的目的。緊急切斷閥如果是調壓閥，反饋信號就是閥門的出口壓力，通過信號管引入執行機構。如果是流量調節閥，閥門出口處有孔板或其他阻力裝置，差壓信號從孔板兩端取出，引入執行機構。如果是溫度調節閥，閥門的出口有溫度傳感器或溫度包，通過溫度傳感器中介質的膨脹和收縮來驅動執行機構。

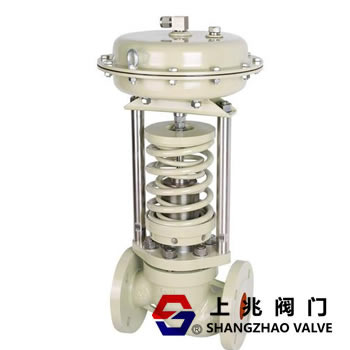

ZZZY直動自力式調壓閥

ZZVP-16B直動自力式微壓調節閥

ZZCP-16直動自力式壓差調節閥

ZZ-16-2先導自力式調壓閥

ZZWPE自力式溫度調節閥

ZZYVP-16B氮氣密封調節閥



自力式調壓閥的工作原理:



有兩種壓力

 控制前壓力的自力式閥門稱為背壓閥，通過感應閥門前壓力的變化來調節閥芯的開度，從而實現控制閥前壓力在設定值。例如，如果感應到閥前的壓力高于所需的設定值，則將閥芯打開更大，釋放壓力，并降低閥前的壓力，直到壓力達到設定值。如果感應到閥前壓力低于要求的設定值，稍微打開閥芯，抑制壓力，增加閥前壓力，直到壓力達到設定值。

2?？刂崎y后調壓閥原理:

 控制背壓的自力式閥門稱為減壓閥，它通過感應閥門背壓的變化來調節閥芯的開度，使控制閥背壓處于設定值。如果檢測到閥后壓力高于要求的設定值，則稍微打開閥芯以降低閥后壓力，直到壓力達到設定值。如果檢測到

如果閥門的背壓低于要求的設定值，則打開更大的閥芯，并增加閥門的背壓，直到壓力達到設定值。
