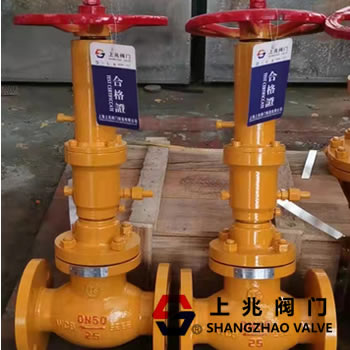

一、SQDY421F液動帶手動緊急切斷閥產品的應用
SQDY421F 液動帶手動緊急切斷閥是管路系統中必不可少的閥門配件。主要用于緊急情況下，能在遠處快速關閉管道出入口?？梢赃b控開啟和關閉，其余的按下控制按鈕即可在規定時間內完成。如果安裝了遠程信號反饋系統，可以在遠程控制室直接了解閥門的運行狀態。
1.規格：DN25~DN400
2.工作壓力：1.06.4兆帕
3.工作溫度：-30~60
4.氣壓：0.3 ~ 0.6兆帕
三。SQDY421F液動帶手動緊急切斷閥的原理及結構描述
1.閥門在使用時，先將手輪逆時針旋轉到底，再退回一次再用固定手輪固定螺母，以防手動裝置拉動活塞使密封不到位，密封不嚴密(此閥出廠前已調好)。當閥門在沒有外部壓力的情況下運行時，閥瓣通常是關閉的。在系統中使用時，手動油泵的液壓源將活塞向上推，打開閥門。當閥門需要關閉或出現緊急情況時，可以釋放液壓源的壓力，閥門會自動關閉。
2.這種閥門配有一個操作手輪，當沒有氣源時，可以操作手輪開啟或關閉閥門。
3.當閥瓣關閉時，壓力通過手泵的液壓源或操作手輪來實現。
4.閥門工作介質的流向應低于AG，與普通截止閥的流向正好相反。
5.閥門法蘭的連接尺寸應符合JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
|
