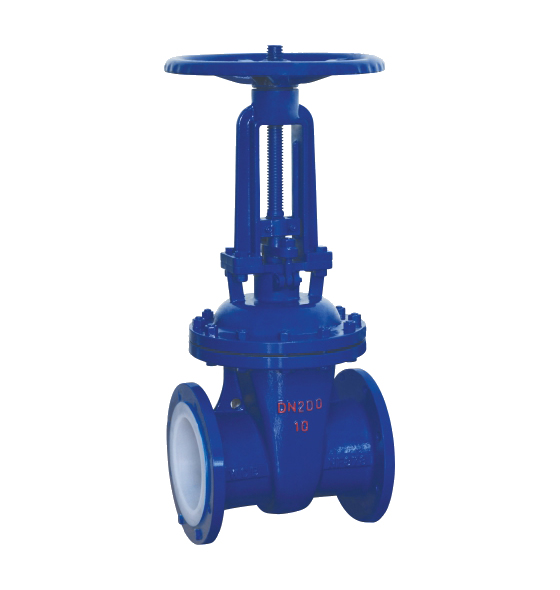

Z41F4襯四氟法蘭閘閥   發布時間:21-10-14

一、Z41F4襯四氟法蘭閘閥--產品簡介:

長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象,本企業引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥,克服了一般閘閥密封不良,生銹等缺陷,彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果,該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。



二、Z41F4襯四氟法蘭閘閥--用途和使用:

隨著現代工業的飛躍發展,Z41F4襯四氟法蘭閘閥閥及其各類管路附件在石油、印染、化工等各領域中得到迅速應用的推廣,顯示了強大的生命力,做為工程中首xuan項目已引起各工程設計單位和施工單位的極大關注與青睞,是一種極具市場潛力的朝陽產品。Z41F4襯四氟法蘭閘閥是具有開關和流量調節雙重功能,可以方便的開、關氣路,而不影響流量,襯氟止回閥保證了流量的重復性。開起緩慢,緊急切斷閥減小了瞬間管道壓力對儀表的沖擊力。相當加了一個阻尼器,從而大大提針型閥的使用壽命。襯氟閥門專用于控制腐蝕性或強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路,具有強度高、耐腐蝕性能好的特點。

三、Z41F4襯四氟法蘭閘閥安裝與維護:

1手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
2閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。
3按產品使用說明書的規定安裝。
4如果閥門經常開關使用 , 每月至少潤滑一次。

四、Z41F4襯四氟法蘭閘閥外形尺寸:


公稱通徑標準值參考值
DN(mm)NPS(inch)LDD1D2fbZ-ФdWD0HWT(Kg)
PN0.6MPa
151/21308055402124-Ф121001001205
203/41509065502144-Ф121001201406
25116010075602144-Ф121201301507
3211/418012090702164-Ф1412015618510
4011/2240130100803164-Ф1416016520518
502250140110903164-Ф1416035040025
6521/22701601301103164-Ф1418037043530
8032801851501253184-Ф1818043051043
10043002051701453184-Ф1822049559558
12553252352001753208-Ф18220610735100
15063502602252003208-Ф18240670820115
20084003152802553228-Ф182408151015145
2501045037033531032412-Ф182409651215230
3001250043539536242412-Ф2328011401440335
3501455048544541242612-Ф2328012751625540
4001660053549546242816-Ф2332014451845670
4501865059055051842816-Ф2332015301980780
5002070064060056843016-Ф2336017252225850
公稱通徑標準值參考值
DN(mm)NPS(inch)LDD1D2fbZ-ФdD0HH1WT(Kg)
PN1.0MPa
151/21309565452144-Ф141001101256
203/415010575552164-Ф141001201407
25116011585652164-Ф141201321558
3211/4180135100782184-Ф1812015618511
4011/2240145110853184-Ф1816016721020
5022501601251003204-Ф1816035841028
6521/22701801451203204-Ф1818037544032
8032801951601353224-Ф1818043551545
10043002151801553228-Ф1822050060060
12553252452101853248-Ф18220615740110
15063502802402103248-Ф23240675825120
20084003352952653268-Ф232808201020150
2501045039035032032812-Ф233209701220240
3001250044040036842812-Ф2332011451445340
3501455050046042843016-Ф2336012801630550
4001660056551548243216-Ф2540014501850680
4501865061556553243220-Ф2550015381988795
5002070067062058543420-Ф2550017302230880



PN1.6MPa

151/21309565452144-Ф141201101307
203/415010575552164-Ф141201201408
25116011585652164-Ф141201351609
3211/4180135100782184-Ф1816016019013
4011/2240145110853184-Ф1816017022025
5022501601251003204-Ф1816036041032
6521/22701801451203204-Ф1818038044038
8032801951601353228-Ф1818044052050
10043002151801553248-Ф1824050060068
12553252452101853268-Ф18240615740125
15063502802402103288-Ф23280680830170
200840033529526533012-Ф232808201020210
2501045040535532033212-Ф253209801230260
3001250046041037543412-Ф2532011501450480
3501455052047043543816-Ф2540012851635620
4001660058052548544016-Ф3040014551855805
4501865064058554544420-Ф3050015451990880
5002070070565060844620-Ф3450017352235920
