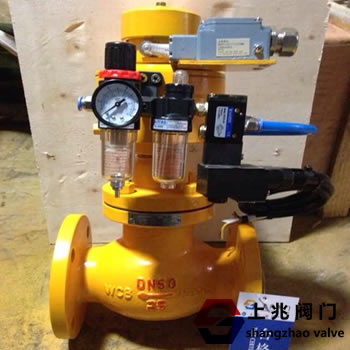

| 活塞式液氨緊急切斷閥 發布時間：21-04-25 |
活塞式液氨緊急切斷閥--產品介紹： QDQ421F 活塞式液氨緊急切斷閥《Pneumatic emergency cut-off valve》是結合（常開式和常閉式）氣動緊急切斷閥的優點，采用安全閥的升降結構和止回閥防止介質倒流的原理，通過氣源進入上下氣缸推動活塞控制切斷閥開啟-關閉，廣泛用于燃氣、氨氣或弱腐蝕性氣體貯罐出入口和管路上緊急切斷閥門。也可用于蒸汽管道管路上。 活塞式液氨緊急切斷閥--產品特點： 活塞式液氨緊急切斷閥簡稱（活塞式切斷閥），采用壓縮空氣或氮氣繼續遠距離快速控制，使用方便安全，加裝遠程信號反饋裝置，可于遠距離控制室直接獲悉閥門運行狀態，啟用僅需按一下控制按鈕其余事項在指定時間內完成。廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。  活塞式液氨緊急切斷閥--操作方法： 上兆閥門活塞式切斷閥當控制器按事先編好的程序?qū)δ硞€氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使切斷閥快啟或關閉。 活塞式液氨緊急切斷閥--結構與原理： 氣動活塞切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。執行機構為雙作用（雙進氣），整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。 活塞式液氨緊急切斷閥--作用原理： 當信號壓力為零，閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（0.4~0.6MPa）時，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位五通電磁閥，使活塞式切斷閥控制更加方便、簡捷。 活塞式液氨緊急切斷閥--技術參數： 1,氣源接口：RC1/4 2,電源接口：M20×1.5 3,氣缸操作壓力：0.3-0.6Mpa 4,緊急切斷時間：≤3秒 5,公稱通徑：DN25-400 6，結構長度：GB12221-89 7,連接法蘭：JB/T81-94 8,工作溫度： -40~+420℃ 9,公稱壓力：1.6-4.0Mpa 10,適用介質：氨，二氧化碳，三聚氰氨，氧氣,液氨，燃氣 11,電壓：DC24 AC220 主要材料： 整體材質：304 WCB 密封面：PPL對位聚苯，硬質合金 填料：柔性石墨 聚四氟乙烯 活塞式液氨緊急切斷閥針對普通鑄剛閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，切斷閥，氣動活塞切斷閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、燃氣腐蝕，低溫可至－40℃,zui大限度保證工況條件使用要求。結構采用日本切斷閥技術，閥體全部利用精鑄，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
