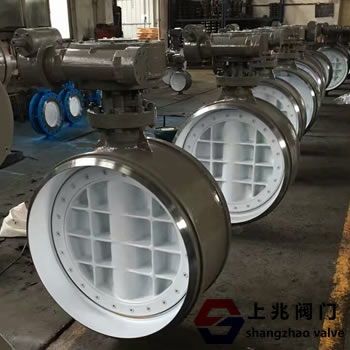

D363W-25P_對焊式不銹鋼蝶閥   發布時間：20-09-16

一、D363W-25P_對焊式不銹鋼蝶閥--概述

D363W-25P_對焊式不銹鋼蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
1、電動對焊蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、電動對焊蝶閥采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。



二、D363W-25P_對焊式不銹鋼蝶閥--采用標準

焊接尺寸：:GB1224;ANSI B16.25; DIN2559
結構長度：:GB/T12221-1989;API609
壓力試驗：:GB/T13927-1992;API598

三、D363W-25P_對焊式不銹鋼蝶閥--執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。

四、D363W-25P_對焊式不銹鋼蝶閥--產品特點

1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
2、由扭矩產生彈性密封。
3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
4、體積小、重量輕、操作輕巧、便于安裝、連接可靠。
5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
6、更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。

五、D363W-25P_對焊式不銹鋼蝶閥--性能參數：

公稱通經DN（mm)　DN（100～1200）mm、in4～48
公稱壓力PN（MPa)強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質水、蒸汽、熱水、油品
驅動方式蝸輪傳動、電動、氣動、液動
壓力等級ANSI 150Lb磅級/PN25
焊接標準GB12224、ANSI B16、25、DIN2559
