電動防爆緊急切斷閥   發布時間：20-05-20

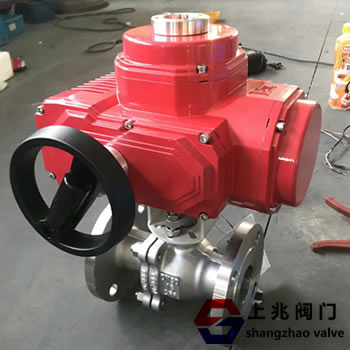

電動防爆緊急切斷閥是一種純電動關閉或打開的緊急切斷閥，電動執行器采用防爆型帶手輪裝置防爆等級EXdIICT5、電源：220V。閥門采用球型結構，防火防靜電浮動式球閥或大口徑固定式球閥。

電動防爆緊急切斷閥--主要特點：

1.閥門采用防靜電、防火等安全措施
2.電動執行器配有手輪裝置可以在現場關閉閥門
3.當無故斷電時閥門自行關閉無需人員到現場去關閉閥門
4.防爆電動緊急切斷閥可通過PLC遠程控制和就地控制來切換
5.當事故排除通電后無需工作人員去操作，閥門自行打開跟之前關閉的位置

電動防爆緊急切斷閥的用途：

產品和服務在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域市場。
開啟過程

1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

關閉過程

1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的后面幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。



參數等級

1、公稱壓力或壓力級：

PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；

3、連接方式：法蘭、對焊、螺紋、承插焊等；對夾,

雙由令,快裝等

4、適用溫度：-20℃～150℃；

5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；

6、閥體材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。雙相鋼陶瓷等選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介二，
防爆電動緊急切斷閥技術規范：

公稱通徑DN(mm)DN15～DN250
公稱壓力1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質液氨、液化石油氣、氧氣、天然氣介質等
介質溫度-40～+180℃ -40～+200℃
泄漏量0 符合ANSIB16.104 5級標準
球體轉角90°
閥體材制質A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料聚四氟乙烯(常溫)、特制PPL(高溫)
