氣動程控切斷閥JDQ41Y-40C   發布時間：20-05-04

氣動程控切斷閥--作用原理及結構說明

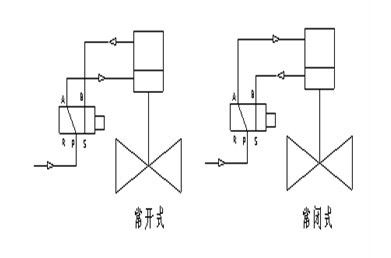

氣動程控切斷閥JDQ41Y-40C當控制器按事先編好的程序對某個氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的操作連接方式（如圖所示）。

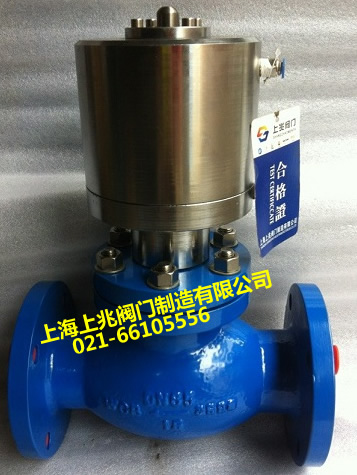

氣動程控切斷閥JDQ41Y-40C是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。

氣動程控切斷閥JDQ41Y-40C--規格性能：

規格(DN)15-200MPa
公稱壓力1.6-16.0
密封試驗壓力1.1（倍）
閥體強度試驗壓力1.5（倍）
工作溫度(℃)-40∽100 / -40∽425
適用介質水、蒸汽、油品、氣體
結構長度GB12221-89/ GB12233
法蘭標準JB/T79-94



氣動程控切斷閥JDQ41Y-40C--主要零件材料：


1.閥體
WCB
2.閥瓣
WCB
3.閥桿
305
4.上蓋
WCB
5.填料
F4
6.氣缸
WCB/QT450
