液化氣管道緊急切斷閥   發布時間：19-11-21

一，液化氣管道緊急切斷閥-概述：

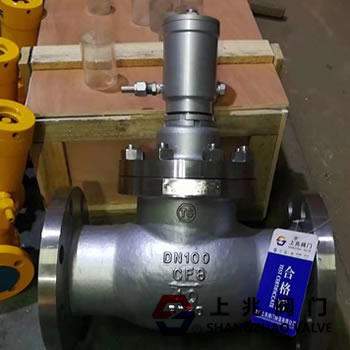

QDY421F液化氣管道緊急切斷閥結合了切斷閥，止回閥和氣動閥的優點。它采用截止閥和止回閥的提升結構，以防止介質倒流。
切斷閥的技術性能可靠，負荷損失小，可靠性高。它與遠程手動泵配合使用，并使用手動液壓控制閥打開/關閉。
截止閥安裝在液氨，儲氣罐站上或天然氣管道，以便在管道或儲罐上發生泄漏甚至起火時，工作人員可以通過長距離油泵釋放壓力或在80°C的高溫下熔化熔融的合金。
氣瓶自動釋放，氣門迅速關閉以停止泄漏。
為了保護人身安全，切斷閥是目前化工行業攔截危險貨物的理想產品。
第二，液化氣管道液動緊急切斷閥-雙油泵控制多閥工作原理：
管道安裝應由兩個手動油泵控制多個緊急截止閥。其中一個油泵工作，另一個油泵被保留。當一臺油泵損壞時，該閥將無法正常工作。



如果有多個緊急關閉閥，則使用一個J23H-40P針形閥進行控制。 為了用針閥關閉維修。
壓力等級：20K 4.0MPa
氣缸工作壓力：≤6.0.Mpa
工作溫度：-40?+ 80°C
氣缸介質：混合主軸油，變壓器油
使用介質：天然氣，液化氣，液氨，氣體
熔化時間±70°C
關閉時間：≤10秒
氣缸開啟壓力：≥2.0 MPa
密封圈，O形圈：PTFE，丁腈橡膠
閥體：鑄鋼，不銹鋼。
 304、316、316L
彈簧：50CrVA彈簧鋼
氣缸，活塞：鉻不銹鋼
類型：常閉
規格（DN）
公稱壓力（MPa）
密封試驗壓力（MPa）
工作溫度（℃）
適用介質
控制油缸或氣壓部分
閥瓣開啟高度（MM）
使用介質
閥瓣開啟時最大油壓或氣壓（MPa）
25
2.5
2.75



-30℃


~60℃



液化

石油氣、

液氨等
15



2#錠子油

或氨氣

油3MPa，氣0.6MPa
40
2.5
2.75
18
油3MPa，氣0.6MPa
50
2.5
2.75
18
油3MPa，氣0.6MPa
65
2.5
2.75
22
油3MPa，氣0.6MPa
80
2.5
2.75
27
油3MPa，氣0.6MPa
