對夾式蝶形止回閥   發布時間：19-11-07

型號：H76H-10P H76H-16P
對夾式蝶形止回閥介紹：

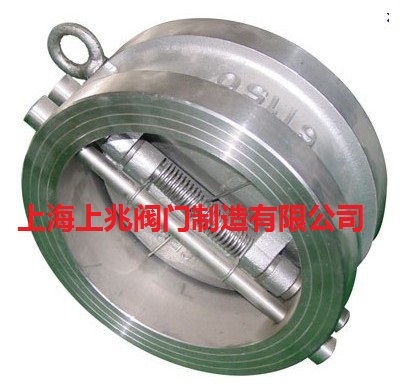

H76H型對夾式蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。


對夾雙瓣蝶形止回閥的主要特點是：
1、對夾雙瓣蝶形止回閥結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8;
2、體積小，重量輕，其重量只有傳統法蘭止回閥的1/4~1/20;
3、對夾雙瓣蝶形止回閥閥瓣關閉快速，水錘壓力小；
4、水平管道和垂直管道都可以使用，安裝方便；切斷閥
5、對夾雙瓣蝶形止回閥流到通暢，流體阻力??；
6、動作靈敏，密封性能好；
7、對夾雙瓣蝶形止回閥閥瓣行程短，沖擊力??；
8、整體結構簡單緊湊，造型美觀；
9、使用壽命長，可靠性高。
對夾式蝶形止回閥是一種通用單向流體閥門。其重量輕，體積小，容易安裝在法蘭之間,閥門內部由兩個半圓彈簧和板面組成，用銷子固定在閥體上彈簧形變使閥板關閉，流體壓力又使其開啟彈簧的形變很快，這樣能保護管道免受水錘破壞。緊急切斷閥
安裝注意事項：
放置管道時應注意使對夾式止回閥的通過方向與流體流向一致；
安裝在垂直放置的管路中。對于水平放置的管路，垂直放置對夾式止回閥；
在對夾式止回閥和蝶閥之間使用一個伸縮管，千萬不要將其與其它閥門直接相連；
在閥板操作半徑范圍內，避免加入管接頭和阻塞物；
不要在對夾式止回閥的前面或者后面安裝一個變徑管；
在彎頭附近安裝對夾式止回閥時，要注意留有足夠大的空間；
在水泵出口安裝對夾式止回閥時，至少流出六倍閥門直徑的空間以保證蝶板最終受到流體作用。
