Q341F天然氣浮動蝸輪球閥   發布時間：19-10-22

【產品名稱：天然氣浮動蝸輪球閥】

【產品型號：Q341F】

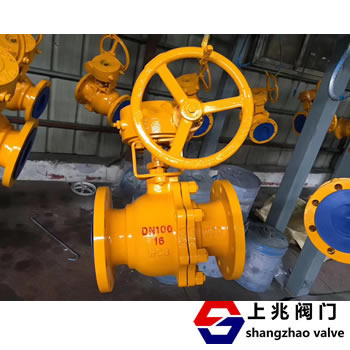

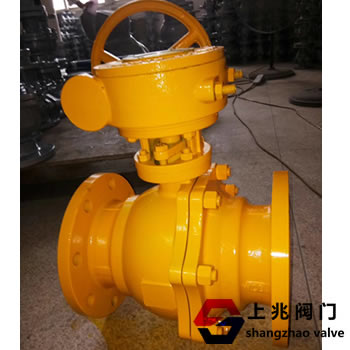

Q341F天然氣浮動蝸輪球閥是手動驅動系統裝置中的一種，頂部設有開度指示盤，能*指示球閥的開啟角度。主要是用來在管道中起到截斷介質的作用，而且具有手動調節介質流量的功能。

【產品介紹】：
Q341F天然氣浮動蝸輪球閥閥體材質有鑄鋼(WCB)或不銹鋼，閥座選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，用于輸送氣體或液體的介質的管道上宜使用。



【工作原理】：
Q341F天然氣浮動蝸輪球閥蝸輪傳動是在原有的球閥閥桿上接止齒輪箱，只需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啟閉迅速。一般順時針轉動為打開，逆時針轉動為關閉。緊急切斷閥

【產品特點】：
1、蝸輪帶有刻度指示。
2、具有節流和控制流量之用。
3、閥座選用聚四氟乙烯，密封性能好。
4、只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。天然氣緊急切斷閥
5、限位塊上設有鎖孔可鎖定開關位置避免誤操作，上有**的開關量指針。

【主要零件材料】：


序號
NO		零件名稱材質
GBASTM
1閥體WCBA2116-WCB
2密封圈PTFEPTFE
3球體1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石體WCBA216-WCB
7墊片

柔性石墨+不銹鋼

B12.10-304F/.G
8填料PTFEPTFE
9填料壓蓋WCBA2116-WCB
10定位片25A105
11擋圈65MnAISI 1066
12手柄K33A47-667
Gr.32510
13閥桿1Cr33A276-410
14螺釘35A193-B7
15止推墊片PTFEPTFE
