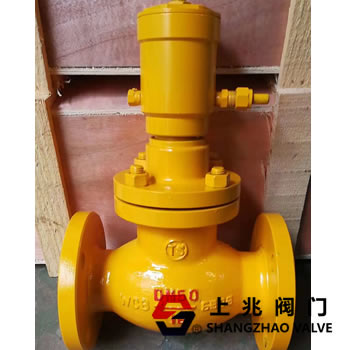

QDY421F-25C_液氨專用液壓緊急切斷閥   發布時間：19-08-26

一，QDY421F-25C_液氨專用液壓緊急切斷閥 - 概述

產品名稱：QDY421F-25C_液氨專用液壓緊急切斷閥，液壓截止閥結合了截止閥的優點，檢查閥門和液壓閥，采用截止閥和止回閥的升降結構，防止介質向后流動。
截止閥技術性能好，負載損耗低，可靠性高。它與遠程手動泵一起使用，并使用手動液壓控制閥進行開關。
截止閥安裝在液氨，儲氣罐站或燃氣管道上，因此，當管道或儲罐發生泄漏甚至火災時，工作人員可以通過長距離油泵排出壓力或在80°C的高溫下熔化熔融合金。 油缸自動釋放，閥門快速關閉以停止泄漏。 為了保護人身安全，切斷閥是目前化學工業危險品攔截的理想產品。


二，QDY421F-25C_液氨專用液壓緊急切斷閥 - 性能規格

規格（DN）
公稱壓力（MPa）
密封試驗壓力（MPa）
工作溫度（℃）
適用介質
控制油缸或氣壓部分
閥瓣開啟高度（MM）
使用介質
閥瓣開啟時最大油壓或氣壓（MPa）
25
2.5
2.75



-30℃


~60℃



液化

石油氣、

液氨等
15



2#錠子油

或氨氣

油3MPa，氣0.6MPa
40
2.5
2.75
18
油3MPa，氣0.6MPa
50
2.5
2.75
18
油3MPa，氣0.6MPa
65
2.5
2.75
22
油3MPa，氣0.6MPa
80
2.5
2.75
27
油3MPa，氣0.6MPa



三，工作原理和結構描述
 1。當閥門在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。當在油箱系統上使用時，緊急切斷閥與油泵或氣缸一起使用，閥門通過手油或氨氣的壓力打開。
當使用油路或氣壓時，閥門打開。當需要關閉閥門或遇到緊急情況時，可以釋放油壓或氨氣壓力，閥門將自動關閉。
 2。當閥瓣關閉時，通過打開減壓閥或操作手輪或管道上的易熔塞在溫度升高時自行熔化來實現壓力。
 3。閥門工作介質的流向應高低，普通截止閥的流向恰好正確。
 4，閥門法蘭連接尺寸符合JB /T79.1-94凸面整體鑄鋼法蘭或HG20592-97尺寸標準。

QDY421F-25C_液氨專用液壓緊急切斷閥故障原因及消除方法：

故障現象
原因
消除方法
法蘭密封面處滲漏
1、法蘭處墊片損傷或密封面碰傷；
2、法蘭連接螺栓堅固不均勻。
1、更換法蘭密封面墊片；
2、密封面要修好凹凸；
3、均勻緊固法蘭連接螺栓。
閥瓣與閥座封面滲漏
1、 密封面處有損傷或有污物；
2、 閥座彈簧失效。
1、 重新修整密封面，去污物；
2、 更換閥座彈簧。
開啟閥瓣油缸或氣缸滲漏
1、閥門活塞與缸體的損傷；
2、活塞O型圈損壞。
1、修整缸體壁與活塞粗糙度；
2、更換O形圈
