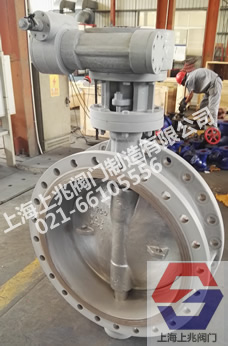

SD343H-16C-600_法蘭式伸縮硬密封蝶閥   發布時間：19-08-13

一，SD343H-16C-600_法蘭式伸縮硬密封蝶閥 - 概述
 SD343H-16C-600_法蘭式伸縮硬密封蝶閥適用于調節食品，醫藥，給水排水和燃氣管道的流量和攔截介質，化學，石油，電力，紡織，造紙等，溫度≤80°C，公稱壓力≤1.6MPa。
補償管道的熱膨脹和收縮功能。
二，SD343H-16C-600_法蘭式伸縮硬密封蝶閥 - 功能
 1 。設計新穎，合理，結構獨特，重量輕，操作方便，快速開合;
 2。除了調節和截斷功能外，伸縮式蝶閥還可以補償管道溫度差引起的熱膨脹和收縮，也可以方便閥門的安裝和更換。緊急切斷閥
 3。密封部件可以調整和更換，密封性能可靠。
三，SD343H-16C-600_法蘭式伸縮硬密封蝶閥閥 - 執行標準
設計標準：GB / T12238-1989
法蘭連接尺寸：GB / T9113.1-2000; GB / T9113.2-2000
 GB / T9115.1-2000; GB / T9115.2-2000
壓力試驗：GB / T13927-1992; JB / T9092-1999



四，SD343H-16C-600_法蘭式伸縮硬密封蝶閥 - 主要技術參數

公稱通徑DN(mm)50～2000
公稱壓力PN(MPa)0.61.01.6
試驗壓力強度試驗0.91.52.4
密封試驗0.661.11.76
氣密封試驗0.60.60.6
適用溫度≤80℃
適用介質空氣、水、蒸氣、煤氣、油品等
驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動



五、SD343H-16C-600_法蘭式伸縮硬密封蝶閥--主要零件的材質

零件名稱材料
閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈橡膠、聚四氟、聚內脂、不銹鋼
閥桿2Cr13、不銹鋼、鉻鉬鋼
伸縮管鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料柔性石墨
