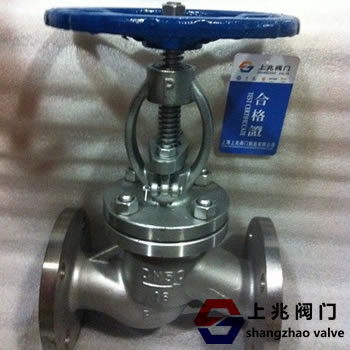

不銹鋼截止閥   發布時間：19-07-12

首先，不銹鋼截止閥- 概述
不銹鋼截止閥，截止閥是指沿閥門中心線移動關閉件擋板的閥門座位。
根據襟翼的運動形式，座椅開口的變化與襟翼行程成比例。
由于這種閥門的閥桿開啟或關閉行程相對較短，并且切割功能非?？煽?，并且由于閥座開度的變化與閥瓣的行程成正比，因此非常適合調節流速。
因此，這種類型的閥非常適合用作切割或調整和節流。


二，不銹鋼截止閥 - 實施標準：
 1。按GB12235-89
 2設計制造，結構長度符合GB12221-89
 3，法蘭尺寸符合JB / G79- 94
 4，根據GB13927進行閥門檢查和試驗
三，不銹鋼截止閥- 性能規格

型號公稱壓力試驗壓力工作溫度(℃)適用介質
強度(水)(Mpa)密封(水)空氣(Mpa)低壓密封空氣(Mpa)
J41W-16P(R)1.62.41.80.6≤200NITRICACID
J41W-25P(R)2.53.82.80.6≤200硝酸類
ACETICACID
醋酸類
NITRIVACID
硝酸類
J41W-40P(R)4.06.04.40.6≤200ACETICACID
J41W-64P(R)6.49.67.00.6≤200醋酸類



四、不銹鋼截止閥-主要零件材質：

零件名稱ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12Mo2Ti系列ZG00Cr17Ni14Mo2系列WCB系列
閥體/閥蓋ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
閥瓣ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo21Cr13
閥桿ZG1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304+PTFE304L+PTFE316+PTFE316L+PTFE石墨+304

壓蓋ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
填料壓環1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45
