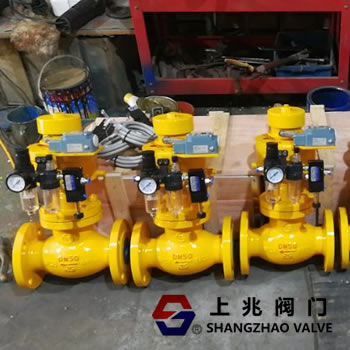

0QDQ421F-40C-100_氨用電磁動緊急切斷閥   發布時間：19-07-10

首先，0QDQ421F-40C-100_氨用電磁動緊急切斷閥 - 使用和性能規格：
 1。用途：0QDQ421F-40C-100_氨用電磁動緊急切斷閥分為單元動作式和雙動動式。它可以實現遙控開關。它只需按下控制按鈕，所有其他項目將在指定時間內自動完成。
按鈕安全地打開和關閉以設置緊急停止按鈕以確保安全操作。例如，如果安裝了遠程信號反饋系統，則可以在遠程控制室直接學習閥門運行狀態。
2、0QDQ421F-40C-100_氨用電磁動緊急切斷閥性能規范：

規格
(DN)
公稱
壓力
(Mpa)
密封
試驗
壓力
(Mpa)
工作
溫度
(℃)
適用

介質
控制氣缸部分
電源
閥瓣
開啟
高度
(mm)
使用
介質
閥瓣開啟時最大
氣壓(Mpa)
25
2.5
2.75
-40℃~+80℃
液化
石油汽
15
氮氣
0.6MPa
-AC220/DC24
40
2.5
2.75
18
0.6MPa
50
2.5
2.75
20
0.6MPa
80
2.5
2.75
27
0.6MPa
250
2.5
2.75
90
0.6MPa



 二，0QDQ421F-40C-100_氨用電磁動緊急切斷閥 - 動作原理及結構說明：
 1。單作用工作原理：當閥門在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。當在管道或罐系統上使用時，電源和氣源的壓力用于打開閥門。
當使用下閥門時，當閥門需要關閉時，可以釋放動力或供氣壓力，閥門將自動關閉。
 2。當閥瓣關閉時，通過打開減壓閥來實現壓力。
 3，常開型可以通過單一動作或定制更換。 \\ n \\ r \\?
 4。雙作用工作原理：當控制器按照預先編程的程序向電磁換向閥輸出電信號時，電磁換向閥通過電磁換向閥的切換使加壓儀表的壓力源進入。
氣動執行器的下部氣缸向上推動活塞，活塞驅動閥桿，閥桿抬起閥芯使閥門旋轉
打開，切斷換向閥的電信號，使活塞反向運動，關閉閥門。該閥配置稱為常閉。
相反，為了使常開型，只能改變電磁換向閥和氣動執行器的連接方式。
 5。閥門工作介質的流向應高低，與普通截止閥的流量相反。
 6，閥門法蘭連接尺寸符合JB /T79.1-94凸面整體鑄鋼法蘭或HG20592-97尺寸標準。
