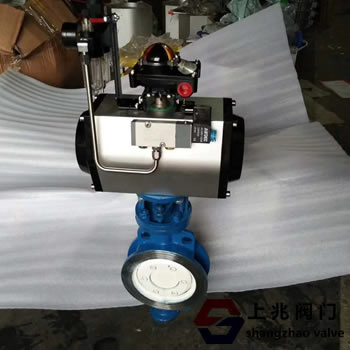

D673H氣動雙作用對夾式蝶閥采用精密J形彈性密封圈和三偏心多層金屬硬密封結構體。廣泛應用于冶金，電力，石化，給排水和市政建設，中溫≤425°C。 用于工業管道，用于調節流量和載荷流體。 閥門采用三偏心結構，閥座和閥盤密封面采用不同硬度和不銹鋼制造，耐腐蝕性好，使用壽命長。 1。 D673H氣動夾式硬密封蝶閥采用三偏心密封結構。閥座和蝶板幾乎沒有磨損，并具有更緊密的密封功能。 2。密封圈由不銹鋼制成。它具有硬金屬密封和彈性密封的雙重優點。它在低溫和高溫條件下都具有優異的密封性能，并具有耐腐蝕性和長使用壽命。 3。盤板密封面采用鈷基硬質合金焊接而成，密封面耐磨，使用壽命長。 4。大型蝶板采用桁架結構，強度高，流通面積大，流動阻力小。 5。該閥具有雙向密封功能。它不受安裝期間介質的流動方向的限制，并且不受空間位置的影響。它可以安裝在任何方向。 6。驅動單元可在多個工位旋轉90°或180°，方便用戶使用。
三，D673H氣動雙作用對夾式蝶閥 - 使用標準
| 制造標準 | JB/T 8527-97 | | 法蘭標準 | GB9113-2000 | | 結構長度標準 | GB12221-89 | | 檢驗標準 | GB/T 13927-92 |
四、D673H氣動對夾式硬密封蝶閥--主要技術參數：
| 公稱通經DN（mm） | 50～2000 | | 公稱藥理PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | | 密封試驗（MPa） | 0.66 | 1.1 | 1.76 | 2.75 | | 強度試驗（MPa） | 0.9 | 1.5 | 2.4 | 3.75 | | 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | | 泄漏率 | 符合GB/T13927-92標準 | | 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
五、D673H氣動對夾式硬密封蝶閥--主要零部件材料：
| 零件名稱 | 材料 | | 閥體 | WCB、合金鋼、不銹鋼、QT450-10 | | 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 | | 閥軸 | 2Cr13不銹鋼、合金鋼 | | 密封圈 | 不銹鋼圈 | | 填料 | 柔性石墨 |
|
