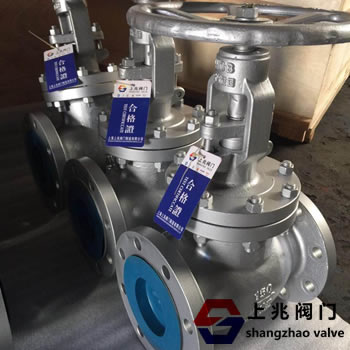

J41Y鑄鋼美標法蘭截止閥   發布時間：19-05-18

首先，J41Y鑄鋼美標法蘭截止閥 - 概述
 J41Y鑄鋼美標法蘭截止閥適用于各種工況的管道，如石油，化工，制藥，化肥和電力電力行業公稱壓力PN1.6~16MPa，工作溫度-29~550℃。
介質。 驅動方式有手動，齒輪傳動，電動，氣動等。



二，J41Y鑄鋼美標法蘭截止閥 - 結構特點  \\ n
 1。產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873和其他國外先進標準的要求。
 2。閥體的形狀為桶形或流線型。
流動形狀是直通的。
流體阻力小。
 3。關閉件閥門和閥座的密封面采用錐形密封，閉合力小，耐腐蝕，密封可靠。
 4。閥座可以是更換閥座，可以與封閉密封材料結合使用，以滿足工作條件，延長使用壽命。
 5，大口徑高壓截止閥根據閥桿傳動方式的關閉力的需要，采用升降桿，并配備滾動軸承式，采用沖擊式手輪，以減小閉合力。
 6，材料主要材料，內部材料，填料，緊固件可根據用戶要求或實際工況合理組合。
三，J41Y鑄鋼美標法蘭截止閥 - 設計標準：

設計與制造結構長度法蘭尺寸對焊連接尺寸壓力-溫度試驗-檢驗
ANSI B16.34 BS1873ANSI B16.10ANSI B16.5ANSI B16.25ANSI B16.34API 598



四、J41Y鑄鋼美標法蘭截止閥--試驗壓力：

公稱壓力PN(Lb)強度試驗氣密封試驗氣密封試驗
MPaLbf/in2MPaLbf/in2MPaLbf/in2
1503.04302.23150.4-0.760-100
3007.711105.7815
60015.3222011.31630
90023.0333017.02445
150038.4556028.24080
250064.0925547.06790
