防爆氣動單作用球閥   發布時間：19-04-28

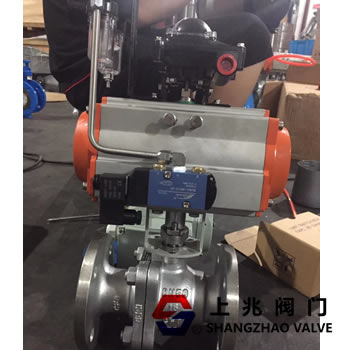

一，防爆氣動單作用球閥 - 概述
 Q641F系列防爆氣動單作用球閥是一個90°角的旋轉閥。密封性能好，流量系數大，流阻系數小，結構簡單，使用壽命長，維護方便。
產品廣泛應用于化工，石油，紡織，電力，食品和制藥，制冷，造紙工業系統控制。
二，Q641F防爆氣動單作用球閥- 執行器 \\ n
新型GT系列氣動執行器具有雙作用和單作用彈簧復位，以及齒輪齒條傳動，安全可靠。大口徑閥門采用AW系列氣動執行器和叉式變速器，結構合理，輸出扭矩大。 緊急切斷閥
有雙動和單動。
 1。齒輪式雙活塞，輸出扭矩大，體積小。
 2。圓筒由鋁和金材料制成，重量輕，外形美觀。
 3。手動操作機構可以安裝在頂部和底部。
 4。齒輪齒條連接可以調節開啟角度和額定流量。
 5。執行器可配備電子信號反饋指示和各種附件，以便自動操作。
 6，IS05211標準連接為產品的安裝和更換提供了便利。  \\ n
 7。兩端調節的接頭螺釘可使標準產品在0°和90°范圍內具有±4°的可調范圍。
確保與閥門同步。
三，防爆氣動單作用球閥 - 附件選項
可根據以下附件選擇：不同的控制和要求：
切斷配件：單電控電磁閥，雙電控電磁閥，限位開關回聲。
可調配件：電氣定位器，氣動定位器，電氣轉換器。
空氣源處理配件：空氣過濾器減壓閥，空氣源處理三件式。
手動機構：HVSD手機械截止閥
四，Q641F氣動不銹鋼球閥 - 執行標準
 1。設計與制造：GB12237-89，API608，API 6D，JPI 7S-48，BS5351，DIN3357。
 2。法蘭尺寸：JB / T74~90JB74~90，GB9112~9131，HGJ44~76，SH3406，ANSI B16.5，JIS B2212~2214，NF E29-211，DIN2543。
 3 。結構長度：GB12221-89，ANSI B16.10，JIS B2002，NF E29-305，DIN3202。
 4。主要試驗：JB / T 9092，API 598.
五，Q641F氣動不銹鋼球閥 - 性能規格
公稱通徑mmDN15-DN300
材料代號CPR
主要零件閥 體WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
球 體2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
閥 桿2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
密封圈增強聚四氟乙烯 對位聚苯
填 料聚四氟乙烯 柔性石墨
適用工況適用介質蒸汽、水、油品硝酸類醋酸類
適用溫度-28℃ - 300℃
執行器型 號DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力0.4-0.7MPa
試驗壓力
（Mpa）		公稱壓力（Mpa）壓力級（class）JIS(Mpa)
1.62.54.06.410.015030060010K20K
強度試驗2.43.86.09.615.03.17.815.32.43.8
密封試驗1.82.84.47.011.02.25.611.21.52.8
氣密試驗0.5～0.7
