J41F-16C/J41F-16R鋼制截止閥   發布時間：19-03-26

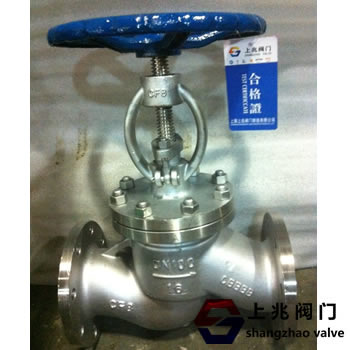

J41F-16C/J41F-16R鋼制截止閥--產品說明

J41F 型 PN16 鋼制截止閥：手動、法蘭連接、直通式、閥座密封面材料為氟塑料、公稱壓力 PN16，閥體材料為碳素鋼（J41F-16C）、 0Cr17Ni12Mo2 系不銹鋼（J41F-16R/J41F-16R3）的截止閥。

J41F-16C/J41F-16R鋼制截止閥--產品性能參數

J41F型 PN16 鋼制截止閥主要性能參數：不銹鋼截止閥

型號公稱壓力試驗壓力工作溫度(℃)適用介質
強度(水)(Mpa)密封(水)空氣(Mpa)低壓密封空氣(Mpa)
J41F-16P(R)1.62.41.80.6≤200NITRICACID
J41F-25P(R)2.53.82.80.6≤200硝酸類
ACETICACID
醋酸類
NITRIVACID
硝酸類
J41F-40P(R)4.06.04.40.6≤200ACETICACID
J41F-64P(R)6.49.67.00.6≤200醋酸類



零件名稱ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12Mo2Ti系列ZG00Cr17Ni14Mo2系列WCB系列
閥體/閥蓋ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
閥瓣ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo21Cr13
閥桿ZG1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304+PTFE304L+PTFE316+PTFE316L+PTFE石墨+304

壓蓋ZG1Cr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2WCB
填料壓環1Cr18Ni9Ti00Cr18Ni101Cr18Ni12Mo2Ti00Cr17Ni14Mo21Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45



J41F-16C/J41F-16R 鋼制截止閥--執行標準

1、設計制造按GB12235-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/G79-94

4、閥門檢查和試驗按GB13927
