WJ41H導熱油專用波紋管截止閥   發布時間：19-03-05


一，WJ41H導熱油專用波紋管截止閥 - 概述
WJ41H導熱油專用波紋管截止閥適用于中壓PN1.6~16MPa，工作溫度-29~350°C易燃，易爆，高度有毒，有毒液體，高溫傳熱油，液氨等介質。
廣泛用于：石油化工，化纖紡織，塑料紙，電工鋼，印染橡膠，天然氣等氣體系統，性能安全可靠，廣泛應用于乙二醇等工業流體。
驅動方式有手動，齒輪傳動，電動，氣動等。
二，WJ41H導熱油專用波紋管截止閥 - 結構特點

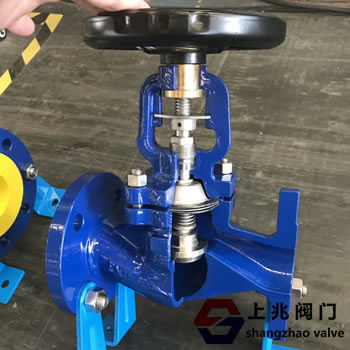

＃n ## 1。產品結構合理，密封可靠，雙重耐用的波紋管密封設計（波紋管+填料）確保閥桿零泄漏。
無流體損失，提高工廠設備安全性。
并符合國際密封標準。
 2，密封面堆焊Co基硬質合金，耐磨，耐腐蝕，抗摩擦性能好，使用壽命長
 3，閥桿淬火和氮化處理，具有良好的抗腐蝕和抗摩擦性能;閥桿升降位置指示，更直觀
三，WJ41H導熱油專用波紋管截止閥 - 技術規格

驅動方式手動
電動
設計標準DIN3356
結構長度DIN3202
連接法蘭DIN2543-2545
試驗和檢驗DIN3230



四、WJ41德標波紋管截止閥--性能規范：

公稱壓力（MPa）殼體試驗壓力（MPa）密封試驗壓力(MPa)適用溫度(℃)
1.62.41.76≤350℃
2.53.752.75
4.06.04.4
6.49.67.04



注：系列閥門連接法蘭可根據用戶要求設計制造



零件材料
零件名稱閥體閥蓋閥桿閥瓣密封面填料
WCBWCBWCB13Cr2Cr132Cr13柔性石墨
STL
304CF8CF8304304304柔性石墨
STLPTFE
316CF8MCF8M316316316柔性石墨
STLPTFE
304LCF3CF3316304L304L柔性石墨
STLPTFE
316LCF3MCF3M316316L316L柔性石墨
STLPTFE
