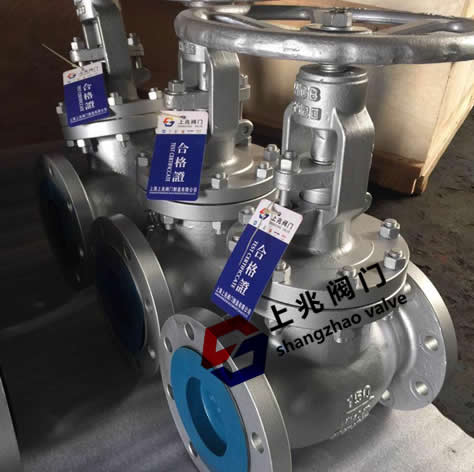

J41H美標法蘭截止閥   發布時間：18-12-11


I. J41H美標法蘭截止閥 - 概述
J41H美標法蘭截止閥適用于各種工況的管道，如石油，化工，制藥，化肥和電力公稱壓力PN1.6~16MPa，工作溫度-29~550℃。
介質。
驅動方式有手動，齒輪傳動，電動，氣動等。
二，J41H美標法蘭截止閥 - 結構特點  \\ n
 1。產品的設計和制造符合美國國家標準ANS1B16.34，美國BS1873和其他國外先進標準的要求。
 2。閥體的形狀為桶形或流線型。
流動形狀是直通的。
流體阻力小。
 3。閥座的關閉部分（制動器）和密封面由錐面密封，錐面閉合力小，耐腐蝕，密封可靠。
 4。閥座可以是更換閥座，可以與封閉密封材料結合使用，以滿足工作條件，延長使用壽命。
 5。大直徑，高壓截止閥根據關閉力采用提升桿。升降桿配有滾動軸承型，使用沖擊式手輪減小閉合力。
 6，主要材料，內部材料，填料，緊固件的材料可合理組合，按用戶要求或實際工作條件。
三，J41H美標法蘭截止閥 - 設計標準
設計與制造結構長度法蘭尺寸對焊連接尺寸壓力-溫度試驗-檢驗
ANSI B16.34 BS1873ANSI B16.10ANSI B16.5ANSI B16.25ANSI B16.34API 598



四、J41H美標法蘭截止閥--試驗壓力
公稱壓力PN(Lb)強度試驗氣密封試驗氣密封試驗
MPaLbf/in2MPaLbf/in2MPaLbf/in2
1503.04302.23150.4-0.760-100
3007.711105.7815
60015.3222011.31630
90023.0333017.02445
150038.4556028.24080
250064.0925547.06790



五、J41H美標法蘭截止閥--主要零部件

體、蓋閥桿密封面墊片（環）填料工作溫度適用介質
WCB2Cr1313Cr
STL
木體材料
尼龍		增強柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08軟鋼
F304
F316
F304L
F316L		柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE		≤425水
蒸汽
油品
WC138CrMoAl 25Cr2MoV≤425
WC6≤540
WC9≤570
C5 C12≤540
CF8F304≤200硝酸
醋酸
尿素
CF8MF316
CF3F304L
CF3MF316L
