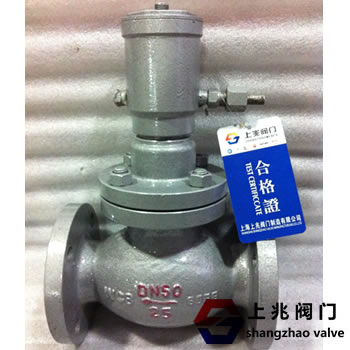

QDY421F-16C-80液化氣緊急切斷閥   發布時間：18-11-25


一，QDY421F-16C-80液化氣緊急切斷閥 - 概述
產品名稱：QDY421F-16C-80液化氣緊急切斷閥，液壓截止閥結合了截止閥，止回閥和液壓閥的優點，采用截止閥和止回閥的升降結構，防止逆流介質。切斷閥技術性能優良，負載損耗低，可靠性高。它與遠程手動泵一起使用，并使用手動液壓控制閥進行開合。
截止閥安裝在液氨，儲氣罐或燃氣管道上，當管道或儲罐泄漏甚至點燃時，工作人員可以通過長距離油泵排出壓力或熔化（易熔合金） ）在80°C的高溫下。閥缸自動釋放，閥門快速關閉以防止泄漏。為了保護人身安全，截止閥是目前化學工業危險品攔截的理想產品。
二，QDY421F-16C-80液化氣緊急切斷閥 - 性能規格：
規格（DN）
公稱壓力（MPa）
密封試驗壓力（MPa）
工作溫度（℃）
適用介質
控制油缸或氣壓部分
閥瓣開啟高度（MM）
使用介質
閥瓣開啟時最大油壓或氣壓（MPa）
25
2.5
2.75



-30℃


~60℃



液化

石油氣、

液氨等
15



2#錠子油

或氨氣

油3MPa，氣0.6MPa
40
2.5
2.75
18
油3MPa，氣0.6MPa
50
2.5
2.75
18
油3MPa，氣0.6MPa
65
2.5
2.75
22
油3MPa，氣0.6MPa
80
2.5
2.75
27
油3MPa，氣0.6MPa



三，QDY421F-16C-80液化氣緊急切斷閥工作原理和結構描述
1.當閥門在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。當在油箱系統上使用時，緊急切斷閥與油泵或氣缸一起使用，閥門通過手油或氨氣的壓力打開。當使用油路或氣壓時，閥門打開。當需要關閉閥門或遇到緊急情況時，可以釋放油壓或氨氣壓力，閥門將自動關閉。
2.當閥瓣關閉時，通過打開減壓閥或操作手輪或管道上的易熔塞在溫度升高時自行熔化來實現壓力。
3.閥門工作介質的流向應高低，普通截止閥的流向正好相反。
4.閥門法蘭的連接尺寸符合JB / T79.1-94“凸面整體鑄鋼法蘭”或HG20592-97尺寸標準。
