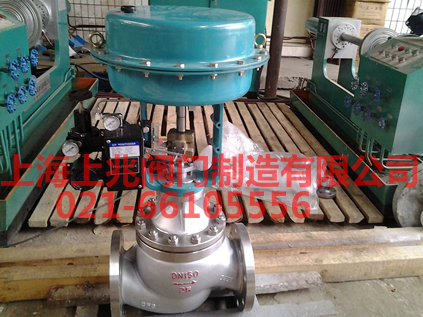

ZMAP-16P-100氣動薄膜單座調節閥是自動控制系統中最常用的執行器，由氣動隔膜執行器和低流阻調節器組成。 單座適用于泄漏量嚴格，閥門壓差低，有一定粘度和含纖維介質的場合; 雙座閥具有平衡力小，壓差大，循環容量大等特點，適用于泄漏要求。 非嚴格的場合; 套筒閥穩定性好，不易產生振動，噪音低，對溫度敏感。 適用于壓差大，泄漏量不嚴格的場合。
| 項目 | 指標值 | | 基本誤差％ | 不帶定位器 | ±5.0 | | 帶定位器 | ±1.0 | | 回差％ | 不帶定位器 | 3.0 | | 帶定位器 | 1.0 | | 死區％ | 不帶定位器 | 3.0 | | 帶定位器 | 0.4 | | 允許泄漏量L/h | 1×10-3×閥額定容量 |
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | | 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司
商洽生產 | 額定流量
系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | | 公稱壓力MPa | 0.6 1.6 4.0 6.4 | | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | | | | 流量特性 | 直線、等百分比、快開型 | | 介質溫度℃ | -15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) | | 法蘭尺寸 | 鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 | | 法蘭形式 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | | 閥體材質 | PN
(MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | | 閥體型式 | 直通單座鑄造球型閥 | | 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | | 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | | 可配附件 | 定位器 手輪 電/氣轉換器 空氣過濾減壓器 | | 可調比R | 30:1 | | 氣源接頭 | M16×1.5 |
|
