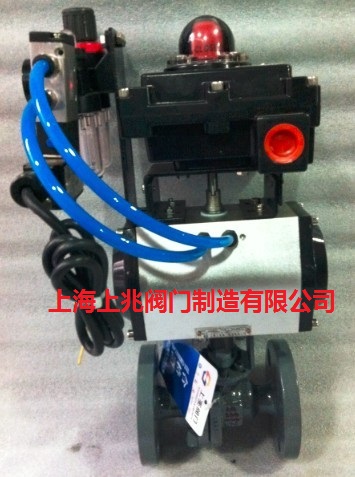

ZSHR-16C-80氣動O型切斷球閥   發布時間：18-10-11


一、ZSHR-16C-80氣動O型切斷球閥--概述：

ZSHR-16C-80氣動O型切斷球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。

二、ZSHR-16C-80氣動O型切斷球閥--用途：

ZSHR-16C-80氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的氣體、液體介質。

三、ZSHR-16C-80氣動O型切斷球閥--閥體：

型        式直通鑄造球型閥
公稱通徑15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公稱壓力PN1.6、2.5、4.0、6.4MPa
法蘭標準JB/T79.1-94、79.2-94等
材        料鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋與閥體成一整體-45~+400℃
壓蓋型式螺栓壓緊式
填       料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
 四、氣動O型切斷球閥--閥內組件：
閥芯型式球型閥芯
流量特性快開特性
材料鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
額定行程全開90
 五、ZSHR-16C-80氣動O型切斷球閥--執行機構：
型式DA、SR、AW、GT單作用、雙作用活塞式執行機構
供氣壓力400~700KPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度－30~+70℃
 六、 氣動O型切斷球閥--閥作用型式：
單作用執行機構：氣關式（B）－－失氣時閥位開（FO）；氣開式（K）－－失氣時閥位關（FC）
雙作用執行機構：氣關式（B）－－失氣時閥位保持（FL)；氣開式（K）－－失氣時閥位保持（FL）
七、 氣動O型切斷球閥--附件：
電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
