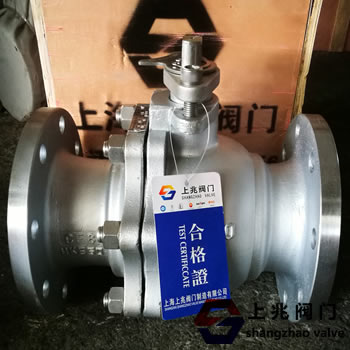

Q41F-16C-100法蘭球閥   發布時間：18-10-03


一、Q41F-16C-100法蘭球閥--概述
Q41F-16C-100法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。
二、Q41F-16C-100法蘭球閥--優點
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。
三、Q41F-16C-100法蘭球閥--主要性能規范：
設計與制造結構長度法蘭尺寸壓力-溫度試驗-檢驗
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092



四、Q41F-16C-100法蘭球閥--壓力試驗：

公稱壓力1.62.54.0
強度試驗2.43.86.0
水密封試驗1.82.84.4
氣密封試驗0.4-0.7




五、Q41F-16C-100法蘭球閥--主要零件材料：

閥體 ZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球體 閥桿 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
閥 座聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片
閥桿座聚四氟乙烯PTFE 不銹鋼/柔性石墨
填料聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋 1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
溫度-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)  -29℃～300℃(對位聚笨 PPL)
介質水 蒸汽 油品硝酸類強氧化介質醋酸類尿素類
