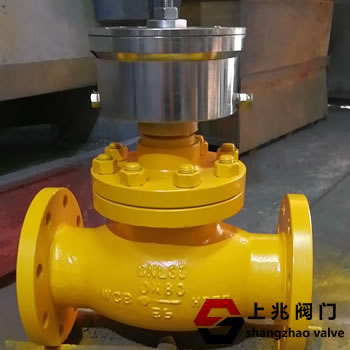

QDQ421F-25C-200氣動氨用緊急切斷閥發布時間：18-09-24

I.QDQ421F-25C-200氣動氨用緊急切斷閥 - 概述：

QDQ421F-25C-200氣動氨用緊急切斷閥適用于氨/氣儲罐，管道進出口控制安全閥切斷流量。在設備發生故障，腐蝕損壞，密封失效的情況下，在發生緊急情況或緊急情況時，用于切斷上游氣源，避免事故范圍擴大，控制事故的影響，并減少事故損失。

氣動氨緊急切斷閥配有低熔點（熔化合金）塞。易熔合金的溫度≥80°C，氣壓釋放截止閥快速關閉，以確保儲罐系統的安全。

氣動氨氣緊急切斷閥（氣動緊急切斷閥）由多彈簧氣動隔膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表信號，控制切割，切換或切換過程管道中的流體。它具有結構簡單，響應靈敏，運行可靠的特點?？蓮V泛用于石油，化工，冶金等工業生產部門。緊急切斷閥的來源需要過濾（壓縮空氣）氮氣。

二，QDQ421F-25C-200氣動氨用緊急切斷閥 - 性能規格：

壓力等級：2.5 / 4.0Mpa

氣缸工作壓力：0.3-0.6Mpa

工作溫度：-40~ + 80°C

氣缸介質：氮氣，無空氣

使用介質：天然氣，液化氣，液氨，氣體

熔化時間：±70°C

關閉時間：≤5秒

氣缸開啟壓力;≥0.3-0.6Mpa

主體材質：鑄鋼，不銹鋼。 304,316,316L

彈簧：50CrVA（彈簧鋼）

氣缸，活塞：球墨鑄鐵

密封圈，O形圈：PTFE，丁腈橡膠

類型：氣動/常閉。通常開放鑄造/不銹鋼

三，氣動氨氣緊急切斷閥 - 安裝尺寸單位：（mm）

三、氣動氨用緊急切斷閥--安裝尺寸單位:(mm)

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30
