不銹鋼低溫截止閥工作原理及結構長度   發布時間：17-11-23


一、不銹鋼低溫截止閥--概述

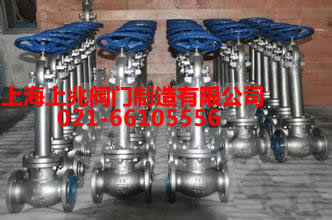

上兆閥門提供的DJ41W不銹鋼低溫截止閥適用于低溫溫度在負78．5℃—與超低溫負196℃之間，壓力PN為1．6～25．0MPa；產品廣泛應用于液化氣體如氧、氮、氫，LNG，特別是液化天然氣的生產、運輸和貯存裝置，其獨特的解決方案使產品應用更安全有效。

二、不銹鋼低溫截止閥--執行標準

設計與制造：JB/T7749-95

結構長度：GB/T12221-89

連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89

檢驗與試驗：JB/T7749-95

三、不銹鋼低溫截止閥--零件材質：

型號DJ41W/Y-16DJ41W/Y-25
工作壓力(MPa)1.62.5
適用溫度(℃)LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
材料閥體、閘板、閥蓋、支架LC3、LCB、LCC、1Cr18Ni9Ti
填料浸四氟乙烯石棉繩
手輪QT450-10
閥桿螺母ZCuA110Fe3
閥桿1Cr18Ni9Ti
墊片低溫石棉

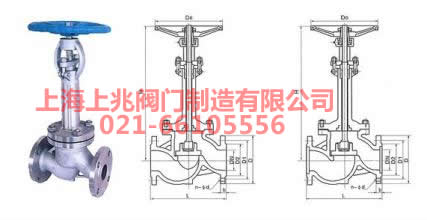

四、不銹鋼低溫截止閥--連接尺寸：


型號Type溫度Temperature(℃)-46℃-101℃-46℃
規格Size(mm)尺寸Dimension(mm)
inchDN頸部長度H
DJ41W/H/Y-150/300/600/9001/2″1590110130
3/4″20100110140
1″25100120150
11/4″32110130160
11/2″40110130160
2″50110130170
21/2″65110130170
3″80120150190
4″100130160200
5″125130160200
6″150140170220
8″200140170220
10″250150180240
12″300150180240
14″350160190250
16″400160190250
18″450160190250
20″500170200260
24″600170200260
