金屬硬密封法蘭蝶閥結構長度標準

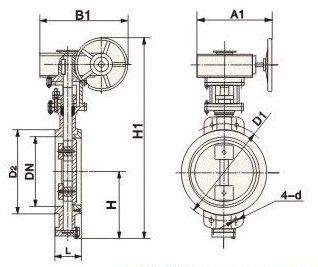

金屬硬密封蝶閥結構長度采用GB/T12221-2000國家標準，閥門設計及制造技術要求標準：GB/T12238的規定密封實驗采用GB/T13927的規定，蝶閥的法蘭尺寸按GB/T9113-2000標準生產，供下圖技術參數：

D343H 多層次硬密封蝶閥--主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

D373蝸輪多層次硬密封蝶閥--主要外形連接尺寸

公稱通經（DN）	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52
